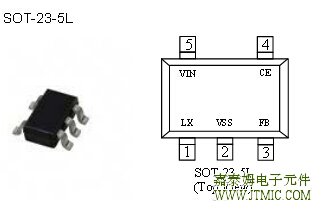

一,产品概述(General Description) JTM1308 系列是一款固定频率、高效率的升压 DC/DC 控制器，主要用于 OLED 驱动。该产品的输出电压最高可以达到 22 V，锂电池供电时可以输出 12V 电压驱动 OLED。电路内部集成了一个内阻 2 欧姆的大管子， 耐压可支持 22V，采用 SOT-23-5 小型封装，节省了 PCB 空间及 BOM 成本。 二.产品特点(Features) 输入电压:2.7V—5.5V 输出电压:最大可以达到 22V 振荡频率:1MHz±20% 效率:88% 工作控制模式:PWM 控制的电流模工作模式 待机功耗:最大 1.0μA 负载电容:10μF，陶瓷电容 LX 端电流限制 300mA 三,应用范围 (Applications) 移动电话 PDA 数码相机 四,产品封装图 (Package)

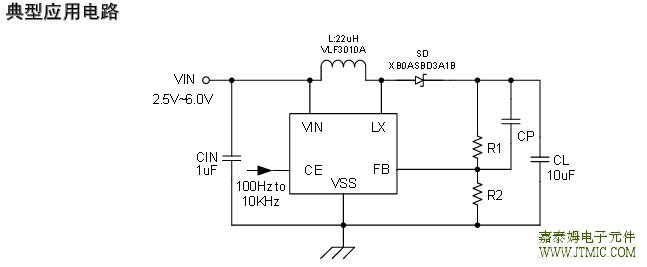

五,电路原理图  六.产品PDF文档
七,功能概述 (责任编辑：oumao18) |
