一,产品概述(General Description)
JTM7142是单通道 LED 恒流驱动控制芯片，可直接驱动高压LED灯串，输出电流由
外接SENSE电阻设置，输出电流范围在5mA~60mA，且输出电流恒定在设定值。芯片
系统结构简单，外围元器件极少，线路简单。
二.产品特点(Features)

外围电路简单，无需磁性元件
多芯片串联或并联应用
芯片可与 LED 共用 PCB 板
LED 电流可外部设定
芯片应用线路无 EMI 问题
内置 400V 高压 MOS
芯片具有过温调节保护功能
采用 ESOP8 封装

三,应用范围 (Applications)

LED 日光灯管 T5/T8/T10…
LED 球泡灯/玉米灯/蜡烛灯…
其它小功率的 LED 照明

四.下载产品资料PDF文档

JTM7142

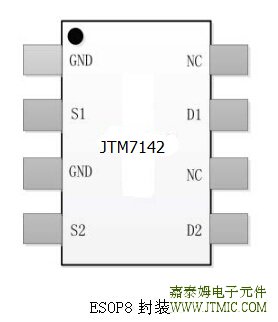

五,产品封装图 (Package)

管脚号	管脚名称	描述
1	GND	芯片接地端
2	S1	芯片 1 电流采样端
3	GND	芯片接地端
4	S2	芯片 2 电流采样端
5	D2	芯片 2 内置 MOS 漏极
6	NC	空置
7	D1	芯片 1 内置 MOS 漏极
8	NC	空置
