一,产品概述(General Description)

JTMT4066是一款单节锂离子电池恒流/恒压线性充电器,采用底部带散热片的SOP8封装以及简单
的外部应用电路，非常适合便携式设备应用,适合USB电源和适配器电源工作,内部采用防倒充电路，
不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度
条件下对芯片温度加以限制。
JTMT4066充电截止电压为4.35V，充电电流可通过外部电阻进行设置。当充电电流降至设定
值的1/10时，JTMT4066将自动结束充电过程。当输入电压被移掉后，JTMT4066 自动进入超低
功耗待机状态，将待机电流降至 1uA 以下。JTMT4066 在有输入电源时也可置于停机模式，从
而将工作电流降至 40uA。
二.产品特点(Features)

最大充电电流：1A
· 无需 MOSFET、检测电阻器和隔离二极管
· 智能热调节功能可实现充电速率最大化
· 智能再充电功能
· 预充电压：4.35V±1%
· C/10 充电终止
· 待机电流 40uA
· BAT 超低自耗电 1uA
· 2.9V 涓流充电阈值
· 单独的充电、结束指示灯控制信号
· 封装形式：ESOP8(带散热底座)
三,应用范围 (Applications)

手机、PDA、MP3/MP4

· 蓝牙耳机、GPS、电子词典
· 移动电源、充电座
· 数码相机、Mini 音响等便携式设备
四.技术规格书下载（产品PDF）

jtmt4066

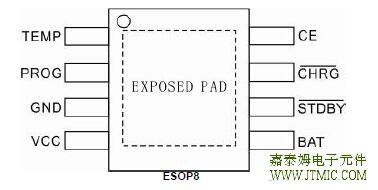

五,产品封装图 (Package)

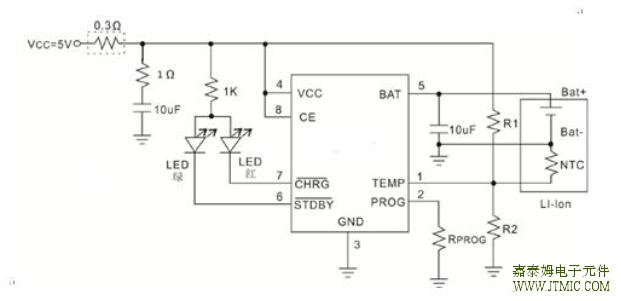

六.电路原理图

七,功能概述

符号	参数	额定值	单位
VCC	输入电源电压	-0.3~7	V
PROG	PROG 脚电压	-0.3~0.3	V
BAT	BAT 脚电压	-0.3~7	V
CHRG	CHRG 脚电压	-0.3~7	V
STDBY	STDBY 脚电压	-0.3~7	V
TEMP	TEMP 脚电压	-0.3~7	V
CE	CE 脚电压	-0.3~7	V
TBAT_SHT	BAT 脚短路持续时间	连续	-
IBAT	BAT 脚电流	1200	mA
IPROG	PROG 脚电流	1200	uA
TOP	工作环境温度	-40~85	℃
TSTG	储存温度	-65~125	℃
ESD	HBM	2000	V
ESD	MM	200	V

八,相关芯片选择指南

充电管理
产品名称	产品类型	充电电流	指示灯	电池电压	充电效率	封装形式
JTMT4054	线性	0.5A	1LED	4.2V	-	SOT23-5
JTMT4056	线性	1A	2LED	4.2V	-	ESOP8
JTMT4057	线性	0.5A	2LED	4.2V	-	SOT23-6
JTMT4066	线性	1	2LED	4.35V	-	ESOP8
JTMT4067	线性	0.8A	2LED	4.2V	-	SOT23-6
JTMT4183	开关	2.5A	1LED	4.2V/4.35V	94%	ESOP8

升压转换
产品名称	工作模式	VIN(V)	VOUT(V)	IOUT(A)	转换效率	MOS内置	短路保护	封装形式
JTMT5178	同步	VI2.8～5	)5	)1.5	93%	√	√	ESOP8
JTMT5188	同步	2.8～5	5	2.1	93%	√	√	ESOP8

降压转换
产品名称	工作模式	VIN(V)	VOUT(V)	IOUT(A)	转换效率	MOS内置	短路保护	封装形式
JTMT5678	工式异步	VI)5～36	VOUT)3～15	2	转换效率90%	MOS内置√	MOS内置√	封装形式ESOP8
JTMT5679	工式异步	VI)5～36	VOUT)3～15	3	转换效率90%	MOS内置√	MOS内置√	TO252
