JTM4052,JTM4052B是针对单节 4.35V 锂电池的，带动态路径管理的开关型充电电路,可提供2.5A 的充电

1.产品概述         2.产品特点
3.应用范围       4.下载产品资料PDF文档
5.产品封装图                     6.电路原理图
7.功能概述       8.相关产品

一,产品概述(General Description)
      JTM4052B是一款针对单节 4.35V 锂电池的，带动态路径管理的开关型充电电路。JTM4052B可提供2.5A 的充电电流，特别适合移动电源、平板电脑等配备超大容量锂电池的设备。JTM4052B 内部集成了大电流同步降压模块，充电控制模块，动态路径管理，输入限流自动检测，以及所有锂电池充电所需要的各种功能和各种保护电路，如涓流、恒流、恒压充电；电池过温保护；充电指示；充电电流设定无需昂贵的毫欧级电阻；充电时间过长关闭；IC 短路保护和过温保护等。JTM4052B 的 SYS 和 BATT 双端口反向截止功能，也防止了输入接口短路时电池的反向倒灌。JTM4052B 还提供电池移除检测功能。
    同时JTM4052B是世界上第一款在 ESOP8 中实现动态路径管理的开关型充电电路。

二.产品特点(Features)
动态路径管理 + 开关型充电
锂电池充电截止电压 4.35V
高达 95%的开关降压效率
高达 2.5A 的充电电流
输入限流自动检测，维持输入电压
电池移除检测
无需昂贵的毫欧级电阻设定充电电流
电池过温保护
开关频率 3MHz
ESOP8 封装

三,应用范围 (Applications)
移动电源
平板电脑、学习机
移动音箱、移动 3G 路由器

四.下载产品资料PDF文档

JTM4052B

五,产品封装图 (Package)

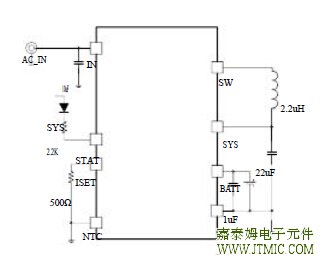

六.电路原理图

七,功能概述
IN, BATT 电压 ..................................–0.3V ~ 6V
所有其他 PIN 脚电压 ............ VIN–0.3V ~ VIN+0.3
SW, SYS, BATT 对 GND 的电流…………内部限制 (责任编辑：oumao18)
