一,产品概述(General Description)
        JTM228 触摸检测 IC 是一款使用电容感应式原理设计的触摸芯片。此芯片内建稳压电路供触摸传感器使用，稳定的触摸效果可以应用在各种不同应用上，人体触摸面板可以通过非导电性绝缘材料连接，主要应用是以取代机械开关或按钮，此芯片可以独立支持 8 个触摸键或 16 个触摸键。

二.产品特点(Features)
工作电压：2.5V~5.5V(启用内部稳压电路)
                    2.0V~5.5V(禁用内部稳压电路)
内建稳压电路功能
待机电流
3V 电压，低速采样率 8Hz 的睡眠模式下：
=> 16 键模式下典型值 5.0uA
                          => 8 键模式下典型值 4.5uA
提供外部选项选择 8 键或 16 键模式
提供 8 个直接输出独立端口，仅限于 8 键直接输出模式下
具有 I2C 通讯输出方式，可应用在 16 键/8 键模式中
JTM228 从机设备标示符和地址 => [1010 111R]
       8 个直接输出端口可以选择不同输出类型(CMOS/OD/OC 具有高/低电平有效)
具有选项选择有效键最大输出时间大约为 80Sec
灵敏度可由外部电容(1~50pF)调节
上电后需要 0.5Sec 稳定时间
在此期间内请勿触摸按键面板，所有的功能触摸无效
自动校准
当所有按键在一段时间内没有被触摸到时，芯片系统重新校准时间约为 4.0Sec

三,应用范围 (Applications)

16 键/8 键触摸检测 IC

四.下载产品资料PDF文档

JTM822

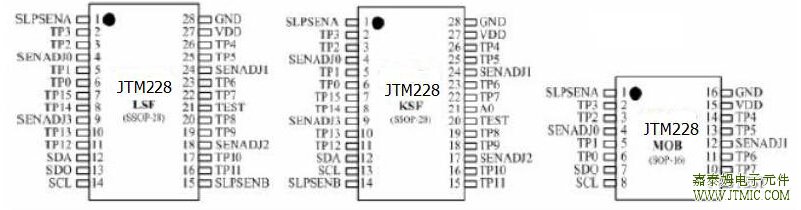

五,产品封装图 (Package)

序号	名称	共用	I/O 类型	功能描述
1	SLPSENA		I/O	A 组(TP0~7)睡眠模式的灵敏度调节引脚
2	TP3	SKMS1A	I/O	TOUCH 输入引脚(KEY-3)；按键有效功能选项-1 (单键/多建模式)，默认为全部单键模式
3	TP2	KYSEL	I/O	TOUCH 输入引脚(KEY-2)；按键通道数功能选项(8 键/16 键模式)，默认为 8 键模式
4	SENADJ0		I/O	TP0~3 灵敏度调节的共用引脚
5	TP1	SAHL	I/O	TOUCH 输入引脚(KEY-1)；输出电平类型功能选项(高/低电平有效)，默认 TPQ0~7 为高电平有效
6	TP0	OPDEN	I/O	TOUCH 输入引脚(KEY-0)；输出类型功能选项(CMOS/OD/OC 在 8 键模式下)，默认为 CMOS 输出
7	TP15	TPQ7	I/O/OD	TOUCH 输入引脚(KEY-15)，8 键模式直接输出引脚(TPQ7)
8	TP14	TPQ6	I/O/OD	TOUCH 输入引脚(KEY-14)，8 键模式直接输出引脚(TPQ6)
9	SENADJ3		I/O	TP12~15 灵敏度调节的共用引脚
10	TP13	TPQ5	I/O/OD	TOUCH 输入引脚(KEY-13)，8 键模式直接输出引脚(TPQ5)
11	TP12	TPQ4	I/O/OD	TOUCH 输入引脚(KEY-12)，8 键模式直接输出引脚(TPQ4)
12	SDA		I/OD	2 I C 总线接口的数据引脚
13	SDO		O	有效数据信号输出，其高低电平由 TP1 决定
14	SCL		I	2 I C 总线接口的时钟输入引脚
15	SLPSENB		I/O	B 组(TP8~15)睡眠模式的灵敏度调节引脚
16	TP11	TPQ3	I/O/OD	TOUCH 输入引脚(KEY-11)，8 键模式直接输出引脚(TPQ3)
17	TP10	TPQ2	I/O/OD	TOUCH 输入引脚(KEY-10)，8 键模式直接输出引脚(TPQ2)
18	SENADJ2		I/O	TP8~11 灵敏度调节的共用引脚
19	TP9	TPQ1	I/O/OD	TOUCH 输入引脚(KEY-9)，8 键模式直接输出引脚(TPQ1)
20	TP8	TPQ0	I/O/OD	TOUCH 输入引脚(KEY-8)，8 键模式直接输出引脚(TPQ0)
21	TEST		I-PL	测试引脚
22	A2		I-PH	2 A2~0 是选择 I C 总线设备地址的输入端口
23	A1		I-PH	2 A2~0 是选择 I C 总线设备地址的输入端口
24	A0		I-PH	2 A2~0 是选择 I C 总线设备地址的输入端口
25	SLSERT		I-PH	串行输出类型的选择端口，默认 2-线串行传输
26	TP7	SKSRT	I/O	TOUCH 输入引脚(KEY-7)；最大开启时间功能选项(无穷大/80Sec)，默认为无穷大
27	TP6	SLWPTM	I/O	TOUCH 输入引脚(KEY-6)；睡眠模式采样长度功能选项(4.0mS/2.0mS)，默认为 4.0mS
28	SENADJ1		I/O	TP4~7 灵敏度调节的共用引脚
29	TP5	WPSCT	I/O	TOUCH 输入引脚(KEY-5)；睡眠模式采样率功能选项(8Hz/64Hz)，默认为 8Hz
