一,产品概述(General Description)
          JTM2501 是为控制和驱动电机设计的两通道推挽式功率放大专用集成电路器件，
将分立电路集成在单片 IC 之中，使外围器件成本降低，价格低廉，整机可靠性提高。
该芯片有两个 TTL/CMOS 兼容电平的输入，具有良好的抗干扰性；两个输出端能直
接驱动电机的正反向运动，它具有较大的电流驱动能力，每通道能通过750-1000mA
的持续电流；同时它具有较低的输出饱和压降；内置的钳位二极管能释放感性负载的
反向冲击电流，使它在驱动继电器、直流电机、步进电机或开关功率管的使用上安全
可靠。
         JTM2501 被广泛应用于玩具汽车电机驱动、步进电机驱动和开关功率管等电路上。

二.产品特点(Features)
1、低静态工作电流（<1uA）；
2、宽电源电压范围：3V-12V；
3、每通道具有750-1000mA 连续电流输出能力；
4、较低的饱和压降；
5、TTL/CMOS 输出电平兼容，可直接连 CPU；
6、控制和驱动集成于单片 IC 之中；
7、具备管脚高压保护功能；
8、工作温度：-25℃~125℃。

三,应用范围 (Applications)
     玩具车的马达驱动等

四.下载产品资料PDF文档

JTM2501

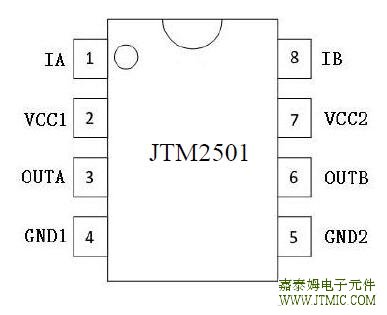

五,产品封装图 (Package)

管脚顺序	管脚名称	输入/输出	管脚描述
1	IA	输入	A 路输入信号
2	VCC1	-	电源电压
3	OUTA	输出	A 路输出管脚
4	GND1	-	地
5	GND2	-	地
6	OUTB	输出	B 路输出管脚
7	VCC2	-	电源电压
8	IB	输入	B 路输入信号
