TDA2822用于便携式录音机和收音机作音频功率 放大器。

时间:2015-10-14 12:52来源:未知 作者:oumao18 点击: 次
目录 1. 产品概述 2. 产品特点 3. 应用范围 4. 下载产品资料PDF文档 5. 产品封装图 6. 电路原理图 7. 功能概述 8 . 相关产品 一 , 产品概述( General Description) TDA2822用于便携式录音机和收音机作音频功
目录
1.产品概述                       2.产品特点
3.应用范围                       4.下载产品资料PDF文档
5.产品封装图                     6.电路原理图
7.功能概述                        8.相关产品

一,产品概述(General Description)
        TDA2822用于便携式录音机和收音机作音频功率
放大器。
采用 DIP8 封装形式

二.产品特点(Features)
1.)电源电压降到 1.8V 时仍能正常工作
2.)交越失真小
3.)静态电流小
4.)可作桥式或立体声式功放应用
5.)外围元件少
6.)通道分离度高
7.)开机和关机无冲击噪声
8.)软限幅

三,应用范围 (Applications)

四.下载产品资料PDF文档
TDA2822

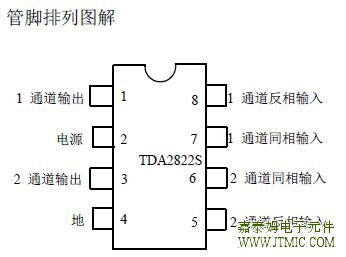

五,产品封装图 (Package)

引出端序号 功 能 符 号 引出端序号 功 能 符 号
1 1 通道输出 1 OUT 5 2 通道反相输入 2 IN-
2 电 源 Vcc 6 2 通道同相输入 2 IN+
3 2 通道输出 2 OUT 7 1 通道同相输入 1 IN+
4 地 GND 8 1 通道反相输入 1 IN-
