JTMT8005连续电感电流模式的降压 LED 横流驱动器。用于高效地驱动一颗或者多颗串联 LED

1.产品概述 2.产品特点 3.应用范围 4.技术规格书下载（产品PDF文档）
5.产品封装图 6.电路原理图 7.功能概述 8.相关产品

一,产品概述(General Description)

JTMT8005 是一款连续电感电流模式的降压 LED 横流驱动器。用于高效地驱动一颗或者多颗串联
LED。IC 的输入电压范围为 5V~40V，输出电流外部可调，最大可达 1.2A。IC 内部集成自动温度补
偿控制电路，当 IC 的温度超过 125℃时，IC 会自动降低输出电流，根据环境温度输出会最终稳定在
某一电流值，这就避免了传统过温保护引起的 LED 低频闪烁问题。JTMT8005 内部集成功率开关,采
用高端电流检测方式，通过外部电阻设定 LED 平均电流,并通过 DIM 引脚接收模拟调光和很宽范围的
PWM 调光信号。如果 DIM 的电压低于 0.3V，功率开关关断，JTMT8005 进入低功耗待机模式。
二.产品特点(Features)

· 自动温度补偿控制
· 宽输入电压范围： 5V ~40V
· 最大输出 1.2A 电流
· DIM 引脚进行 PWM 调光和模拟调光
· 3%输出电流精度
· LED 开路保护
· 可调软启动时间
· 高达 95%的效率
· 封装形式：SOT89-5L/SOT23-5L
三,应用范围 (Applications)

低压 LED 射灯替代卤素灯
低压工业 LED 照明
LED 装饰照明
洗墙灯、泛光灯、台灯
四.技术规格书下载（产品PDF）

JTMT8005

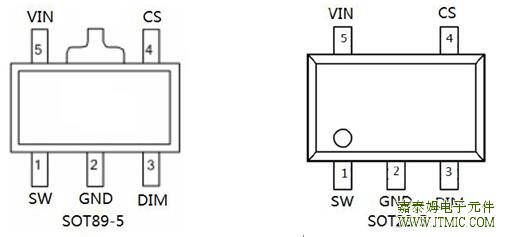

五,产品封装图 (Package)

管脚号	管脚名称	描述
1	SW	功率管的漏端
2	GND	IC 地
3	DIM	IC 使能端、模拟调光和 PWM 调光输入端
4	CS	电流采样端，采样电阻接在 CS 与 VIN 之间
5	VIN	电源输入端，必须紧挨引脚接旁路电容到地
-	Exposed PAD （SOT89-5）	散热片，接地

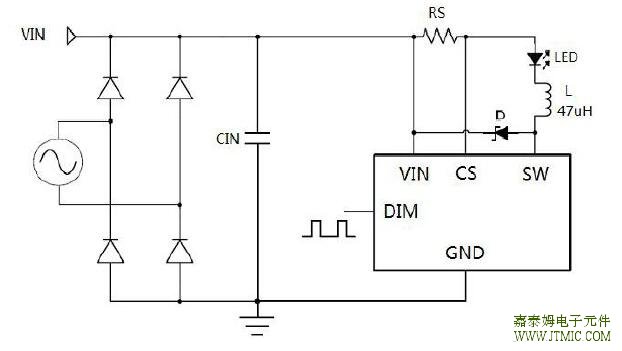

六.电路原理图

七,功能概述

符号	参数	额定值	单位
VIN	VIN 输入电压	-0.3~40	V
SW	功率管漏端	-0.3~40	V
CS	电流采样端 (相对于 VIN 引脚)	-1.0~+1.0	V
DIM	DIM 引脚输入电压	-0.3~7	V
ISW	开关管输出电流	1.2	A
PDMAX	功率损耗（注 2）	1.5	W
TJ	工作结温范围	-40~150	℃
TSTG	储存温度范围	-55~150	℃
ESD	HBM	2000	V
ESD	MM	200	V

八,相关芯片选择指南

超高压线性
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8123	功率管700V	调光方式三段开关	封装ESOP8	典型应用255V/45mA	最大功率10W	应用领域LED日光灯
JTMT8121	700V	三段开关	ESOP8	255V/45mA	12W	LED吸顶灯
JTMT8113	700V	不支持	SOT89-5/TO252-5	255V/45mA	15W	LED筒灯
JTMT8111	700V	不支持	SOT89-3/TO252-3	280V/36mA	18W	LED球泡灯

隔离不带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8230	功率管外置	调光方式三段开关	封装SOP8	典型应用5~36W	最大功率40W	应用领域LED日光灯
JTMT8221	650V/4Ω	不支持	SOP8	36V/300mA	12W	LED日光灯
JTMT8220	外置	不支持	SOT23-6	5~36W	40W	LED吸顶灯
JTMT8217	650V/10Ω	三段开关	SOP8	23V/300mA	7W	LED筒灯
JTMT8207	650V/10Ω	不支持	SOP8	23V/300mA	7W	LED球泡灯
JTMT8205	650V/17Ω	不支持	SOP8	16V/300mA	5W	LED蜡烛灯
JTMT8203	650V/23Ω	不支持	SOP8	10V/300mA	3W	GU10射灯

隔离带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8321	功率管外置	调光方式三段开关	封装SOP8	典型应用5~36W	最大功率40W	应用领域LED日光灯
JTMT8311	外置	PWM	SOP8	5~36W	40W	LED吸顶灯
JTMT8302	650V/4Ω	不支持	SOP8	36V/300mA	12W	LED筒灯
JTMT8301	外置	不支持	SOT23-6	5~36W	40W	LED球泡灯

非隔离不带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8553C	功率管500V/5Ω	调光方式三段开关	封装SOP8	典型应用80V/220mA	最大功率20W	LED日光灯
JTMT8533D	500V/5Ω	不支持	DIP8	80V/280mA	24W	LED天花灯
JTMT8533C	500V/5Ω	不支持	SOP8	80V/220mA	20W	LED吸顶灯
JTMT8533B	500V/10Ω	不支持	SOP8	130V/120mA	16W	LED筒灯
JTMT8533A	500V/14Ω	不支持	SOP8	90V/60mA	12W	LED日光灯

非隔离带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8621	功率管外置	调光方式三段开关	封装SOP8	典型应用5~36W	最大功率40W	应LED日光灯
JTMT8611	外置	PWM	SOP8	5~36W	40W	LED吸顶灯
JTMT8602	500V/3Ω	不支持	SOP8	36V/300mA	16W	LED筒灯
JTMT8601	外置	不支持	SOT23-6	5~36W	40W	LED球泡灯


低压照明
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8003	功率管外置	调光方式PWM	封装SOT23-6	典型应用－	最大功率－	应用领车灯
JTMT8005	40V/0.4Ω	PWM/Linear	SOT89-5/ESOP8	1~21W	21W	交通警示灯
JTMT8015	40V/0.4Ω	PWM/Linear	SOT89-5/ESOP8	1~21W	21W	MR16射灯
