 .产品概述(General Description) jtml6214系列是使用CMOS技术开发的低压差，高精度输出电压， 低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管，因而压 差低，能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电 流容量，内置了过载电流保护电路、短路保护电路。因采用SOT-89-3L， SOT-23-6L等小型封装，故可高密度安装。 .产品特点(Features)可选择输出电压 ：可以在1.5～6.0V的范围内选择,并以0.1 V为单位进级 输出电压精度高： 精度可达±2.0% 输入输出压差低： 典型值500mV (输出为3.3V的产品, IOUT=500mA时) 消耗电流少： 典型值8.0μA 输出电流大 ：可输出500mA(VIN≥VOUT+1V) 内置保护：内置过流保护和负载短路保护电路 最大工作电压：7.0V 采用小型封装： SOT-89-3L， SOT-23-6L .应用范围 (Applications)DVD，CD-ROM，HDD 驱动设备 无线通讯设备 网络设备（无线LAN等） 笔记本电脑、桌面电脑、PADs 手持式AV设备 基准电压源 电池供电设备 .下载产品资料PDF文档

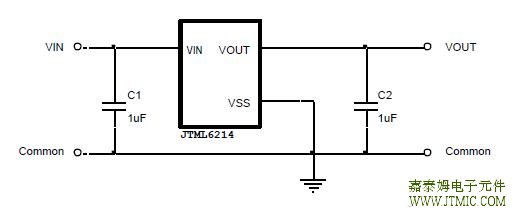

,产品封装图 (Package) .电路原理图 (责任编辑：oumao18) |
