一,产品概述(General Description)
JTML1234系列是使用CMOS技术开发的高速、低压差，
高精度输出电压，低消耗电流正电压型电压稳压器。由于内置
有低通态电阻晶体管，因而压差低，能够获得较大的输出电流。
为了使负载电流不超过输出晶体管的电流容量，内置了过载电流
保护电路、短路保护电路.

二.产品特点(Features)
可选择输出电压：可以在0.85～1.8V的范围内选择,步进为0.05 V
输出电压精度：精度可达±2.0% (1.5V以下为±30mV)
输入输出压差低：典型值300 mV (输出为1.5V的产品, IOUT=100mA时)
高纹波抑制比： 60dB (10 kHz)
消耗电流少：典型值50μA
最大输出电流：输出300mA(VIN≥2.5V)
待机电流：小于0.1μA
内置保护：内置过流保护和短路保护电路
采用小型封装：SOT-23-5L,SOT-353

三,应用范围 (Applications)
移动电话
无绳电话
照相机、视频录制设备
便携式游戏机
便携式AV设备
基准电压源
以电池供电的系统

四.下载产品资料PDF文档

JTML1234

五,产品封装图 (Package)

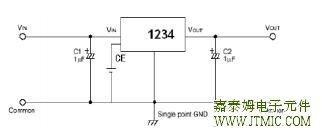

六.电路原理图
