JTML1250负载电流不超过输出晶体管的电流容量，内置了过载电流保护电路、温度保护电路、短路保护电路

一,产品概述(General Description)
JTML1250系列是使用CMOS技术开发的高纹波抑制，低压差，
高精度输出电压，低消耗电流正电压型电压稳压器。由于内置有低
通态电阻晶体管，因而压差低，能够获得较大的输出电流。为了使
负载电流不超过输出晶体管的电流容量，内置了过载电流保护电路、
温度保护电路、短路保护电路。此外，因采用SOT-89-3小型封装，
故可高密度安装。
二.产品特点(Features)
可选择输出电压：可以在1.5～5.5V的范围内选择,并以0.1 V为单位进级
输出电压精度高：精度可达±2.0%(客户要求)
输入输出压差低：典型值150 mV (输出为3.0V的产品, IOUT=100mA时)
消耗电流少：工作时典型值60µA、最大值120µA
输出电流大：可输出500mA(VIN≥VOUT+1V)
内置电源开/关控制电路：能够延长电池的使用寿命
高纹波抑制率：典型值60dB (1.0 kHz 时)
采用小型封装
三,应用范围 (Applications)
DVD 驱动器，CD-ROM 驱动器稳压电源
使用电池供电的设备的稳压电源
通信设备的稳压电源
笔记本电脑用的稳压电源
四.下载产品资料PDF文档

JTML1250

五,产品封装图 (Package)

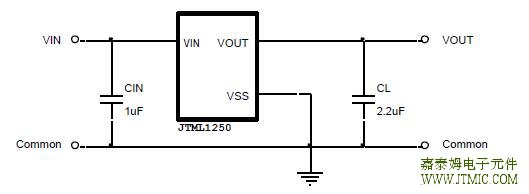

六.电路原理图
