一,产品概述(General Description) JTML1130系列是使用CMOS技术开发的高纹波抑制，低压差， 高精度输出电压，低消耗 电流正电压型电压稳压器。由于内置有低通 态电阻晶体管，因而压差低，能够获得较大的输出电流。为了使负载 电流 不超过输出晶体管的电流容量，内置了过载电流保护电路、温度 保护电路。此外，因采用SOT-89-3，SOT-23-3小型封 装，故可高密 度安装。JTML1130系列是使用CMOS技术开发的高纹波抑制，低压差， 高精度输出电压，低消耗 电流正电压型电压稳压器。由于内置有低通态 电阻晶体管，因而压差低，能够获得较大的输出电流。为了使负载电流 不超过输出晶体管的电流容量，内置了过载电流保护电路、温度保护电路。 此外，因采用SOT-89-3，SOT-23-3小型封 装，故可高密度安装。 二.产品特点(Features) 可选择输出电压：可以在1.5～5.5V的范围内选择,并以0.1 V 为单位进级 输出电压精度高：精度可达±2.0%（客户要求） 输入输出压差低： 典型值250 mV (输出为3.0V的产品, IOUT=100mA时) 工作时消耗电流少：典型值60µA 输出电流大：可输出300mA（VIN≥VOUT+1v） 内置电源开/关控制电路：能够延长电池的使用寿命 高纹波抑制率：典型值55dB (1.0 kHz 时) 内置保护 采用小型封装：SOT-89-3L，SOT-23-3L，SOT-23-3B，SOT-353以及客户要求的封装 三,应用范围 (Applications) DVD 驱动器，CD-ROM 驱动器稳压电源 使用电池供电的设备的稳压电源 通信设备的稳压电源 笔记本电脑用的稳压电源 四.下载产品资料PDF文档

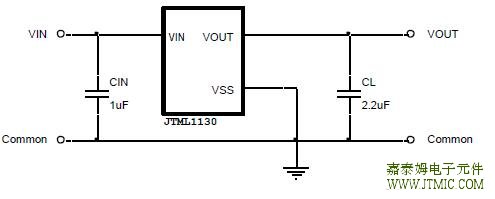

 六.电路原理图  (责任编辑：oumao18) |
