一,产品概述(General Description) JTML2119系列是一款固定频率、高效率的升压DC/DC 控制器，主要 用于OLED驱动。该产品的输出电压最高可以达到22 V，锂电池供电时可以 输出12V电压驱动OLED。电路内部集成了一个内阻2欧姆的大管子， 耐压 可支持22V，采用SOT-23-5小型封装，节省了PCB空间及BOM成本。 二.产品特点(Features) 输入电压： 2.7V—5.5V 输出电压： 最大可以达到22V 振荡频率： 1.0MHz±20% 效率： 88% 工作控制模式： PWM控制的电流模工作模式 待机功耗： 最大1.0μA 负载电容： 10μF，陶瓷电容 LX端电流限制： 600mA 工作电压=2.7-5.5V 输出电流=100mA 静态电流=90uA 震荡频率=1000KHz 最高效率=88% 封装形式:SOT-23-5L 三,应用范围 (Applications) 移动电话 PDA 数码相机 四.下载产品资料PDF文档

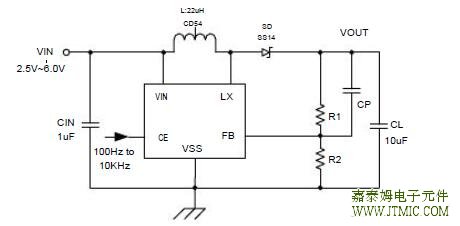

 六.电路原理图  (责任编辑：oumao18) |
