一,产品概述(General Description)
JTML2272是一款微型、高效率、升压型DC/DC调整器。电路由电流
模PWM控制环路，误差放大器，斜波补偿电路，比较器和功率开关等模块
组成。该芯片可在较宽负载范围内高效稳定的工作。内置一个3A的功率开
关。锂电池供电可提供1.2A的输出电流。80uA的静态电流以及高达92％的
转换效率能够高效的延长电池寿命。可以通过调整两个外加电阻来设定输出
电压。
二.产品特点(Features)
效率高达92％
静态功耗典型值80μA
1.5MHz的固定开关频率
自动PWM/PFM切换模式
一节锂电池提供5V 1.2A
功率通路支持短路保护
工作电压=2.8-5.0V
输出电流=1200mA
静态电流=80uA
震荡频率=1500KHz
最高效率=92%
封装形式:SOT-23-6L
三,应用范围 (Applications)
便携式移动设备
无线通信设备
电池后备电源
四.下载产品资料PDF文档

JTML2272

五,产品封装图 (Package)

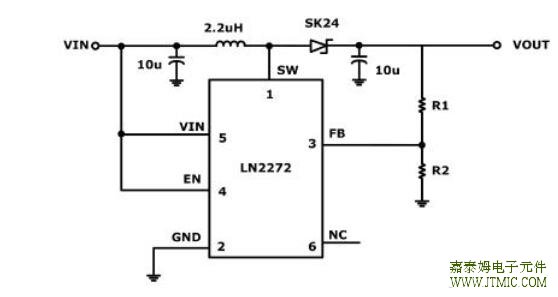

六.电路原理图
