JTML2351系列是一种由基准电压源、振荡电路、比较器、VFM 控制电路等构成的CMOS 升压DC/DC 调整器。

一,产品概述(General Description)
JTML2351系列是一种由基准电压源、振荡电路、比较器、VFM 控制
电路等构成的CMOS 升压DC/DC 调整器。利用VFM 控制电路，采用固定
占空系数，可获得大范围的低纹波、高效率和高输出电流。 JTML2351 系
列是通过使用线圈、电容器和二极管等外接部件而构成的升压DC/DC 控制
器。内置MOSFET使用保护电路，在超过控制值时会自动断路，以防止破
坏。本产品结合了微型封装和低消耗电流等的特点，最适合在移动设备的
电源部使用。
二.产品特点(Features)
低电压工作：可保证以0.9V（Iout=1mA）启动
输出电压精度高：输出电压从2.5V到5.5V可调，精度±2.0%
低消耗电流：6.5μA（Vout=3.5V，典型值）
占空系数：内置固定型VFM控制器（典型值77%）
外部器件：线圈、电容器、二极管
无铅产品
工作电压=0.9-6.0V
输出电流=350mA
静态电流=9uA
震荡频率=300KHz
最高效率=85%
封装形式:SOT-23-6L,SOT-23-3L,SOT-23-3B,SOT-89-3L
三,应用范围 (Applications)
数码相机、电子记事本、PDA等移动设备用电源
CD随身听、MD等音响装置电源
照相机、视频设备、通信设备的稳压电源
微机用电源
四.下载产品资料PDF文档

JTML2351

五,产品封装图 (Package)

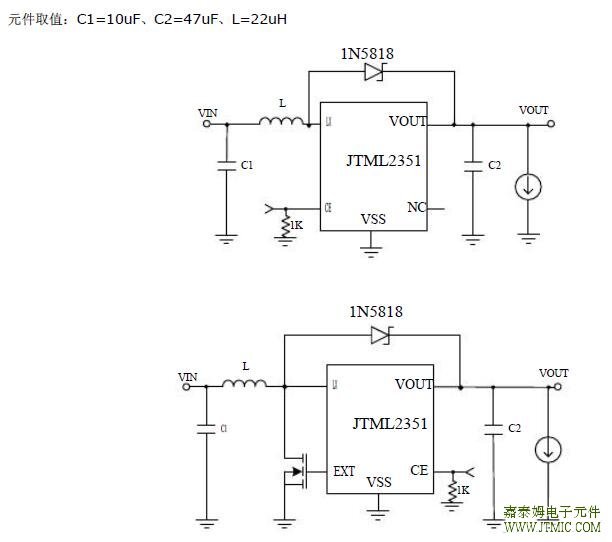

六.电路原理图
