一,产品概述(General Description) JTML2118 JTML2117系列是一款固定频率、恒定电流的 升压DC/DC 控制器, 主要用于车载GPS屏等设备上的白光背光LED驱动。输出电压最高可以 达到26V，输入电压为3.6V时能驱动7并3串一共21个LED，LED的亮度 可以外加一个PWM信号来控制。电路内部集成了一个内阻2欧姆的大管子， 外部只要采用0.22uF的电容，减小了外围电路的面积。 二.产品特点(Features) 输入电压：2.7V—6.0V 输出电压： 最大可以达到26V 振荡频率： 1MHz±20% 效率： 88%（输入电压为3.6V驱动3个串联的LED，LED电流为20mA） 工作控制模式： PWM控制的电流模工作模式 待机功耗： 最大1.0μA 负载电容： 0.22μF，陶瓷电容 工作电压=3.6-6.0V 输出电流=300mA 控制模式=PWM 单串LED数量=7 封装形式:SOT-23-6L 三,应用范围 (Applications) 车载GPS屏LED驱动 四.下载产品资料PDF文档

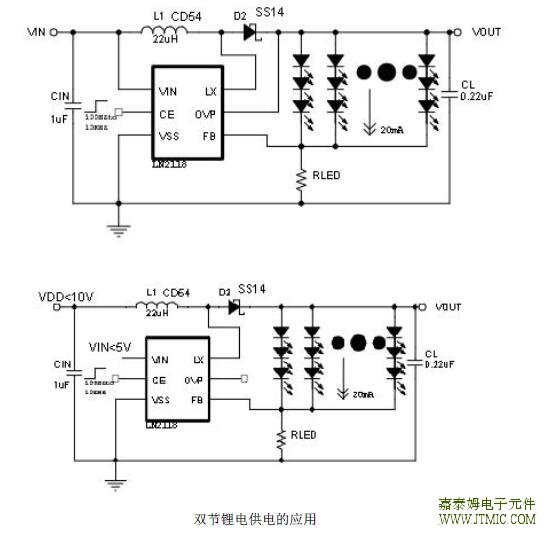

 六.电路原理图  (责任编辑：oumao18) |
