一,产品概述(General Description) JTML4915 JTML4912 JTML4913是一款基于混合信号CMOS 技术的无极性 霍尔开关，这款IC 采用了先进的斩波稳定技术，因而能够提供准确而稳定的磁开关 点。在电路设计上，JTML4915 JTML4912 JTML4913提供了一个内嵌的受控时钟机 制来为霍尔器件和模拟信号处理电路提供时钟源，同时这个受控时钟机制可以发出控 制信号使得消耗电流较大的电路周期性的进入“休眠”模式；同样通过这个机制，芯片 被周期性的“唤醒”并且根据预定好的磁场强度阈值检测外界穿过霍尔器件磁场强度的 大小。如果磁通密度高于“操作点”阈值或者低于“释放点”阈值，则开漏输出晶体管被驱 动并锁存成与之相对应的状态。而在“休眠”周期中，输出晶体管被锁定在其先前 的状态下。在电池供电应用中，这种设计对于延长工作寿命提供了最好支持。 JTML4915 JTML4912 JTML4913的输出晶体管在面向封装标示一面存在一定强南 极或北极磁场时被锁定在开状态，而在无磁场时锁定在关状态。JTML4915比JTML4913 具有更高的磁场感应灵敏度，可实用于安防系统、感应磁体较小的场合。 二.产品特点(Features) 2.0-5.5V 电池应用 磁开关点的高灵敏度高稳定性 抗机械应力强 数字输出信号 无极性的开关 工作电压=1.65-6.0V 平均电流=3uA 极性及输出方式： 无极性触发，NMOS开漏输出 磁场特性： Bops=1.5mT，Bopn=1.5mT，Brps=1.1mT，Brpn=1.1mT，Bhys=0.4mT 封装形式: SOT-23-3,TSOT-23-3,TO-92,TO-92S 三,应用范围 (Applications) 移动电话 笔记本电脑 便携电子设备等 四.下载产品资料PDF文档

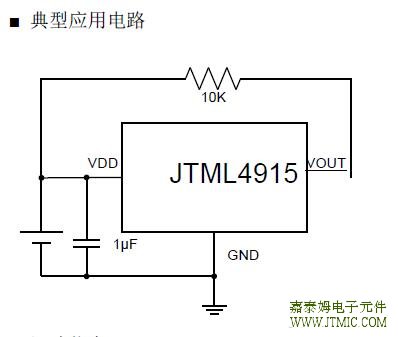

 六.电路原理图  (责任编辑：oumao18) |
