一,产品概述(General Description)
JTML74SZ08 是单路2输入CMOS与(AND)门逻辑电路，采用高速高性能CMOS
工艺制程制造，可以兼容CMOS和TTL电平，并且采用SOT353小体积封装。
JTML74SZ08可以实现正逻辑的与功能，即，当输入有一个以上为低电平的时候，
Y输出为低电平，只有两个输入都为高电平，输出才为高电平。JTML74SZ08可以适用
多种电平，从1.2V到6.0V，在各种电平下可以保证逻辑功能正确，但驱动能力会有区别。
它的功耗很低，在输入电平为完全的高电平（VIN=Vcc）或者低电平（VIN=GND）的时候，功耗不会超过0.1uA。
JTML74SZ00是单路2输入CMOS与非门逻辑电路，采用高速高性能CMOS工艺制程制造，可以兼容CMOS和TTL电平，并且采用SOT353小体积封装。JTML74SZ00可以实现正逻辑的与非功能，即，或，当输入有至少一个为低电平的时候Y输出为高电平。JTML74SZ00可以适用多种电平，从1.2V到6.0V，在各种电平下可以保证逻辑功能正确，但驱动能力会有区别。它的功耗很低，在输入电平为完全的高电平（VIN=Vcc）或者低电平（VIN=GND）的时候，功耗不会超过0.1uA。
JTML74SZ04是单路CMOS反相器(非门)逻辑电路，采用高速高性能CMOS工艺制程制造，可以兼容CMOS和TTL电平，并且采用SOT353小体积封装。JTML74SZ04可以实现正逻辑的反相（非门）功能，即，当输入为低电平的时候Y输出为高电平，当输入为高电平时，输出为低电平。JTML74SZ04可以适用多种电平，从1.2V到6.0V，在各种电平下可以保证逻辑功能正确，但驱动能力会有区别。它的功耗很低，在输入电平为完全的高电平（VIN=Vcc）或者低电平（VIN=GND）的时候，功耗不会超过0.1uA。
二.产品特点(Features)
单路2输入与门
宽电压工作范围：1.2V-6.0V
高速操作：tpd=2.6ns (TYP)
低功耗：1uA（MAX）
小体积封装：SOT-353
兼容CMOS和TTL电平
产品功能：单路2输入与门
国际符号： AND2
封装形式: SOT-353
三,应用范围 (Applications)
手机
数码设备
便携电子产品
四.下载产品资料PDF文档

JTML74SZ08

JTML74LZ04

JTML74LS00

五,产品封装图 (Package)

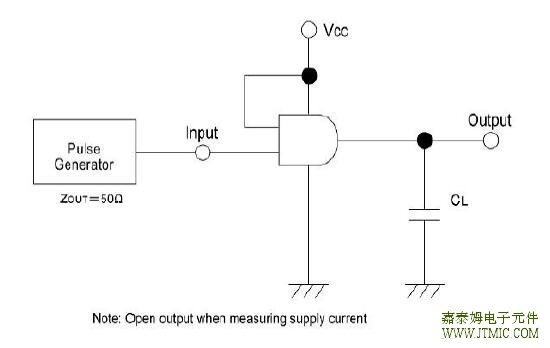

六.电路原理图
