一,产品概述(General Description)

JTMT8302是一款集成功率管的高功率因数原边反馈LED 恒流驱动芯片。芯片集成了单级有源
功率因数校正电路，特别适合于85VAC~265VAC全电压输入范围的高性能隔离式LED照明系统
应用。
JTMT8302集成了单级有源功率因数校正电路，系统可以实现很高的功率因数和很低的输入电
流总谐波失真。JTMT8302工作在准谐振开关模式，功率管处于零电流状态导通。这有效地减小
了功率管的开关损耗，提高了系统效率，同时也改善了系统的EMI特性。
JTMT8302采用原边反馈的控制方式，通过原边反馈的信息即可以实现高精度的LED恒流输出。
同时，JTMT8302集成了650V功率管，这精简了外围元件，节约了系统的成本和体积，简化了LED
照明系统的设计。JTMT8302集成了线电压和负载补偿功能，系统具有优异的线电压和负载调整率。
JTMT8302工作电压范围宽，适用于85VAC~265VAC全电压范围的交流输入。同时JTMT8302
集成了多种保护功能以保证系统的稳定和可靠。包括VCC供电过压保护，VCC供电欠压保护，LED
开路、短路保护，芯片过温保护和变压器初级绕组逐周期限流等。
二.产品特点(Features)

内部集成 650V 功率管
内置单级有源 PFC 功能
输入电流总谐波失真低
原边反馈恒流控制，无需次级反馈电路
准谐振开关模式，开关损耗小
±3%的 LED 输出电流精度
优异的线电压调整率和负载调整率
超低启动电流
LED 输出开路保护
LED 输出短路保护
VCC 供电过压保护
VCC 供电欠压保护
CS 逐周期限流
自动重启动功能
芯片过温保护
采用 SOP7L 封装
三,应用范围 (Applications)

LED 球泡灯，LED 射灯
· E17/E27 LED 蜡烛灯
· 其它 LED 照明
四.技术规格书下载（产品PDF）

JTM8302

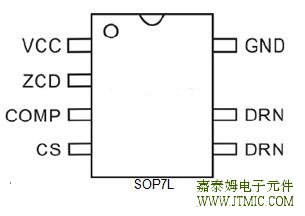

五,产品封装图 (Package)

管脚编号	管脚名称	描述
1	VCC	芯片电源引脚
2	ZCD	变压器次级绕组电流过零检测、LED 输出开路保护检测和线电压补偿微调引脚
3	COMP	环路补偿引脚，连接 RC 网络到地
4	CS	变压器初级绕组电流采样引脚，连接电阻到地
5, 6	DRN	内部功率管漏极引脚
7	GND	芯片地

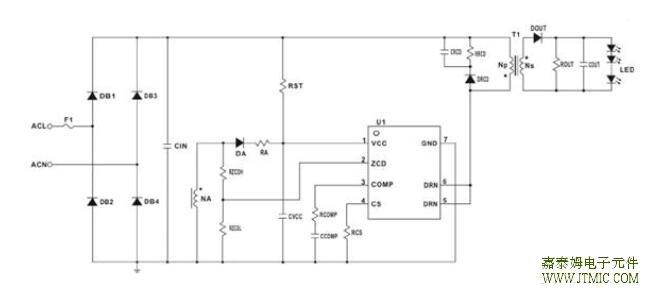

六.电路原理图

七,功能概述

参数	额定值	单位
DRN 到 GND 电压	-0.3~+650	V
VCC 到 GND 电压	-0.3~+25	V
CS，COMP，ZCD 到 GND 电压	-0.3~+6	V
VCC 引脚电源电流	5	mA
功率损耗	0.6	W
储存环境温度	-50~+150	℃
工作结温范围	-40~+150	℃
ESD 水平(HBM)	2000	V
ESD 水平(MM)	200	V

八,相关芯片选择指南

超高压线性
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8123	功率管700V	调光方式三段开关	封装ESOP8	典型应用255V/45mA	最大功率10W	应用领域LED日光灯
JTMT8121	700V	三段开关	ESOP8	255V/45mA	12W	LED吸顶灯
JTMT8113	700V	不支持	SOT89-5/TO252-5	255V/45mA	15W	LED筒灯
JTMT8111	700V	不支持	SOT89-3/TO252-3	280V/36mA	18W	LED球泡灯

隔离不带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8230	功率管外置	调光方式三段开关	封装SOP8	典型应用5~36W	最大功率40W	应用领域LED日光灯
JTMT8221	650V/4Ω	不支持	SOP8	36V/300mA	12W	LED日光灯
JTMT8220	外置	不支持	SOT23-6	5~36W	40W	LED吸顶灯
JTMT8217	650V/10Ω	三段开关	SOP8	23V/300mA	7W	LED筒灯
JTMT8207	650V/10Ω	不支持	SOP8	23V/300mA	7W	LED球泡灯
JTMT8205	650V/17Ω	不支持	SOP8	16V/300mA	5W	LED蜡烛灯
JTMT8203	650V/23Ω	不支持	SOP8	10V/300mA	3W	GU10射灯

隔离带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8321	功率管外置	调光方式三段开关	封装SOP8	典型应用5~36W	最大功率40W	应用领域LED日光灯
JTMT8311	外置	PWM	SOP8	5~36W	40W	LED吸顶灯
JTMT8302	650V/4Ω	不支持	SOP8	36V/300mA	12W	LED筒灯
JTMT8301	外置	不支持	SOT23-6	5~36W	40W	LED球泡灯

非隔离不带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8553C	功率管500V/5Ω	调光方式三段开关	封装SOP8	典型应用80V/220mA	最大功率20W	LED日光灯
JTMT8533D	500V/5Ω	不支持	DIP8	80V/280mA	24W	LED天花灯
JTMT8533C	500V/5Ω	不支持	SOP8	80V/220mA	20W	LED吸顶灯
JTMT8533B	500V/10Ω	不支持	SOP8	130V/120mA	16W	LED筒灯
JTMT8533A	500V/14Ω	不支持	SOP8	90V/60mA	12W	LED日光灯

非隔离带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8621	功率管外置	调光方式三段开关	封装SOP8	典型应用5~36W	最大功率40W	应LED日光灯
JTMT8611	外置	PWM	SOP8	5~36W	40W	LED吸顶灯
JTMT8602	500V/3Ω	不支持	SOP8	36V/300mA	16W	LED筒灯
JTMT8601	外置	不支持	SOT23-6	5~36W	40W	LED球泡灯


低压照明
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8003	功率管外置	调光方式PWM	封装SOT23-6	典型应用－	最大功率－	应用领车灯
JTMT8005	40V/0.4Ω	PWM/Linear	SOT89-5/ESOP8	1~21W	21W	交通警示灯
JTMT8015	40V/0.4Ω	PWM/Linear	SOT89-5/ESOP8	1~21W	21W	MR16射灯
