太阳能电池最大功率点跟踪功能的5A 多类型电池充电管理集成电路JTMC3722应用电路图

具有太阳能电池最大功率点跟踪功能的5A 多类型电池充电管理集成电路JTMC3722应用电路图

1、简介
JTMC3722 是一款可使用太阳能电池供电的 PWM 降压模式充电管理集成电路，具有太阳能电池最
大功率点跟踪功能。JTMC3722 非常适合对单节或多节锂电池或磷酸铁锂电池的充电管理，具有封
装外形小，外围元器件少和使用简单等优点。

2、特点

●宽输入电压范围：7.5V 到 28V
●太阳能电池最大功率点跟踪
●对单节或多节锂电池或磷酸铁锂
●电池进行完整的充电管理
●恒压充电电压由外部电阻分压网络设置
●充电电流达 5A
●PWM 开关频率：300KHz
●恒流充电电流由外部电阻设置
●对深度放电的电池进行涓流充电
●电池温度监测功能
●充电状态和充电结束状态指示
●软启动功能
●电池端过压保护
●工作环境温度：－40℃ 到＋85℃
●采用 16 管脚 TSSOP 封装
●产品无铅，无卤素元素，满足 RoHS

3、应用
●利用太阳能电池充电
●笔记本电脑
●备用电池应用
●便携式工业和医疗仪器
●电动工具
●独立电池充电器

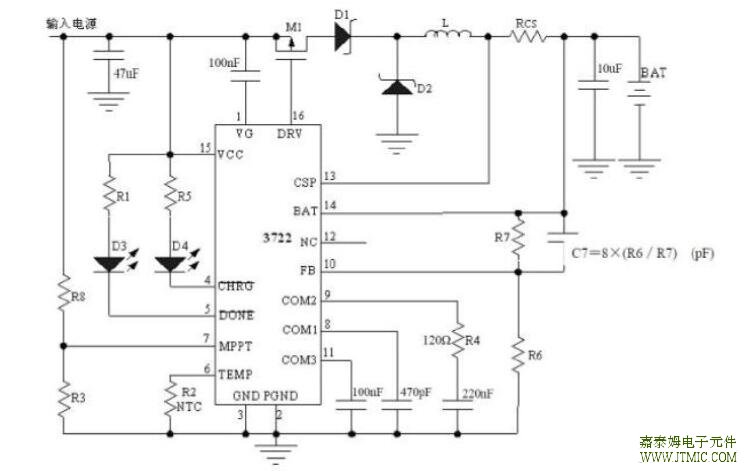

典型应用电路 1
充电使用温度监控功能，充电显示和充电结束显示。

①输入电源 VCC 的选择：一般情况下，比串联的充电电池饱满电压高 2V，但是最高不能超过 28V。
②电容的选择：输入输出电容可根据具体电路的纹波系数选择，如果电路的纹波比较大，应当选
择一个大一点的电容，纹波比较小，选择一个比较小的电容，一般情况下选择 50V10uF 即可，电
解电容为宜；补偿电容如图所示，都为陶瓷电容，选择应用电路图中的数值即可。C7 也为陶瓷电
容，数值满足公式：C7=8×(R6/R7)(pF)。
③PMOS 管 M1 的选择：一般情况下当充电电流小于 2.5A 时，选择 AO3407A；当充电电流为
2.5A—5A 时，选择 SI4435DY。
④肖特基二极管 D1 和 D2 的选择：一般情况下当充电电流小于 2.5A 时，选择 30BQ015；当充电
电流为 2.5A—5A 时，选择 50WQ03FN。

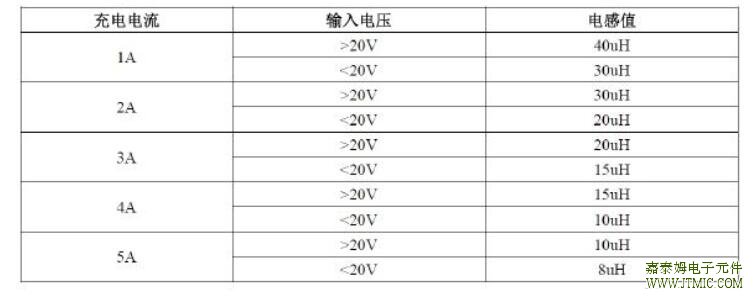

⑤电感 L 的选择：如下表所示。

⑥电阻 Rcs 的选择：当充电电流为 1A 时，Rcs=0.2Ω；当充电电流为 2A 时，Rcs=0.1Ω；当充电
电流为 3A 时，Rcs=0.067Ω；当充电电流为 4A 时，Rcs=0.05Ω；当充电电流为 5A 时，Rcs=0.04
Ω；
⑦电阻R3和R8的选择：JTMC3722太阳能电池最大功率点跟踪端MPPT管脚的电压被调制在1.04V，其
温度系数为－0.4%／℃，配合片外的两个电阻(图中的R3和R8)构成的分压网络，可以实现对太阳
能电池最大功率点进行跟踪。太阳能的最大功率点电压为：
V太阳能板最大功率点电压＝1.04×(1＋R8／R3)
⑧输出电压 Vbat：
Vbat通过电阻R6和R7构成的电阻分压网络反馈到FB管脚，JTMC3705根据FB管脚的电压决定输出电
压Vbat。FB管脚的电压始终调制在2.416V。
考虑到流入FB管脚的偏置电流，Vbat的电压为：
Vbat＝2.416×(1＋R7／R6)＋IB×R7
其中，IB 是 FB 管脚的偏置电流，其典型值为 50nA。
例如：Vbat 为 12V 时，电阻 R6=68K，电阻 R7=270K。

★ 当使用大电流充电的时候，一定要注意以下事项。
（1）MOS 管的选择很关键，导通电阻要小于 5 毫欧，最好是小于 3 毫欧，同时 Qg 要小于 15nC。
连接 MOS 管的管脚的 PCB 的铜皮面积尽量大一些，增加散热能力和通过电流的能力。
（2）二极管的选择。二极管的正向导通电压要尽量小，最好在 0.1 伏到 0.2 伏之间，同时用几个
二极管并联，增强散热能力。连接二极管的管脚的铜皮也要尽量大，增强散热能力和通过电流的
能力。
（3）电感的磁芯要能够处理足够的功率。在同样输出功率的前提下，铁硅铝的磁芯比铁氧体的磁
芯的体积要小很多
（4）电流检测电阻的功率也要有 2 瓦，其散热也很重要，用几个电阻并联，铜皮也要尽量大，增
强散热能力和通过电流能力。

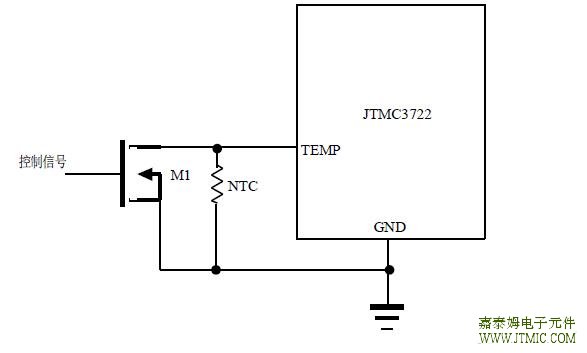

典型应用电路 2
利用 TEMP 管脚可以实现充电禁止功能

当控制信号为高电平时，M1导通，TEMP管脚为低电平，禁止充电；
当控制信号为低电平时，M1 关断，TEMP 管脚的电压由 NTC 电阻值决定，进行正常的电池温度
监测。

注：JTMC3722 详细的说明见：JTMC3722具有太阳能电池最大功率点跟踪功能的5A多类型电池充电管理集成电路
