太阳能电池最大功率点跟踪功能 4A单节磷酸铁锂电池充电管理集成电路JTMC3801

JTMC3801

具有太阳能电池最大功率点跟踪功能的4A 单节磷酸铁锂电池充电管理集成电路

产品简介

规格书下载

免费样品申请

概述：

JTMC3801 是一款可使用太阳能板供电的PWM 降压模式单节磷酸铁锂电池充电管理集成电路，独立对单节磷酸铁锂电池充电进行管

理，具有封装外形小，外围元器件少和使用简单等优点。

JTMC3801 具有涓流，恒流和恒压充电模式，非常适合磷酸铁锂电池充电管理。在恒压充电模式，JTMC3801 将电池电压调制在

3.625V；在恒流充电模式，充电电流通过一个外部电阻设置。当输入电源的电流输出能力降低时，内部电路能够自动跟踪太阳

能板的最大功率点，用户不需要考虑最坏情况，可最大限度地利用太阳能板的输出功率，非常适合利用太阳能板供电的应用。

对于深度放电的电池，当电池电压低于恒压充电电压的66.5%(典型值)时，JTMC3801用所设置的恒流充电电流的17.5%对电池进行

涓流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流降低到恒流充电电流的16%时，充电结束。在充电结束状态，如果

电池电压下降到恒压充电电压的91.66%，自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时，JTMC3801自动

进入睡眠模式。

其它功能包括输入低电压锁存，电池端过压保护和充电状态指示等。

JTMC3801 采用10 管脚SSOP 封装。

应用：

手持设备

便携式工业和医疗仪器

应急灯具

电动工具

备用电池应用

独立电池充电器

特点：

太阳能板最大功率点跟踪功能

宽输入电压范围：4.5V 到28V

对单节磷酸铁锂电池完整的充电管理

充电电流可达 4A

PWM 开关频率：300KHz

恒压充电电压： 3.625V±40mV

恒流充电电流由外部电阻设置

对深度放电的电池进行涓流充电

自动再充电功能

充电状态和充电结束状态指示

软启动功能

电池端过压保护

工作环境温度：－40℃ 到＋85℃

采用 10 管脚SSOP 封装

产品无铅，满足 Rohs，不含卤素

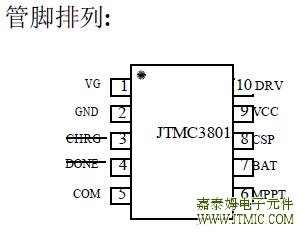

产品封装图：

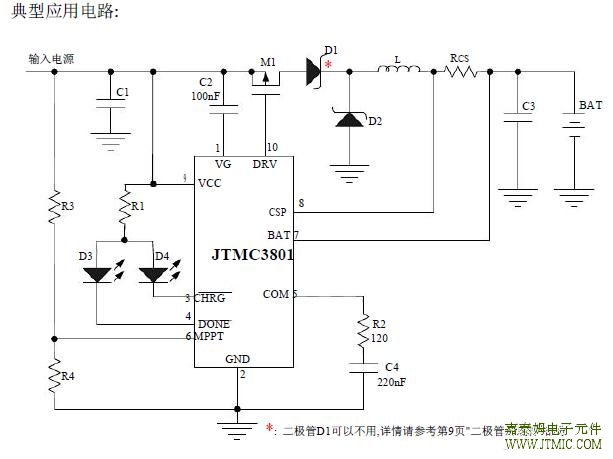

产品原理图：

磷酸铁锂电池充电芯片选型指南：

型号

电池种类/串联数量

工作模式

最高输入电压

最大持续充电电流

充电结束判断

其它功能

封装

JTMC3300

锂电池/多节
磷酸锂电池/多节
铅酸电池

开关模式

4V到28V

最大输出功率25W

设置结束电压

◆	输入电压范围：4V 到 28V
◆	电感电流检测
◆	电池电压监测
◆	高达1MHz开关频率
◆	自动再充电功能
◆	高达25W输出功率
◆	5V，5mA内部稳压器

SOT23-6

JTMC3801

磷酸铁锂/1

开关模式

28V

最小充电电流

◆	太阳能最大功率点跟踪
◆	宽输入电压范围：4.5V 到28V
◆	对单节锂电池完整的充电管理
◆	充电电流达4A
◆	PWM开关频率：300KHz
◆	恒压充电电压精度： ±1%
◆	恒流充电电流由外部电阻设置
◆	对深度放电的电池进行涓流充电
◆	自动再充电功能
◆	充电状态和充电结束状态指示
◆	软启动功能
◆	电池端过压保护

SSOP10

JTMC3058

磷酸铁锂/1

线性模式

+6.5V

最小充电电流

◆	内部集成有功率管和阻流二极管
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	恒压充电电压可向上调整
◆	独立电池电压反馈端
◆	自动再充电功能
◆	充电和充电结束状态指示

SOP8

JTMC3058E

磷酸铁锂/1

线性模式

+6.5V

最小充电电流

◆	内部集成有功率管和阻流二极管
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	恒压充电电压可向上调整
◆	独立电池电压反馈端
◆	自动再充电功能
◆	充电和充电结束状态指示

SOP8

JTMC3705

锂电池、

磷酸铁锂电

池/多节

开关模式

+28V

最小充电电流可外部设置

◆	降压型PWM充电控制器
◆	开关频率:300KHz
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	自动再充电功能
◆	充电和充电结束状态指示

TSSOP16

JTMC3722

锂电池、

磷酸铁锂电

池/多节

开关模式

+28V

◆	降压型PWM充电控制器
◆	开关频率:300KHz
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	具有太阳能电池最大功率点跟踪功能

TSSOP16
