JTMC3761/JTMC3762/JTMC3763/JTMC3764 的演示板使用说明

1. 概述：

本说明适用于 JTMC3761/JTMC3762/JTMC3763/JTMC3764 的演示板。

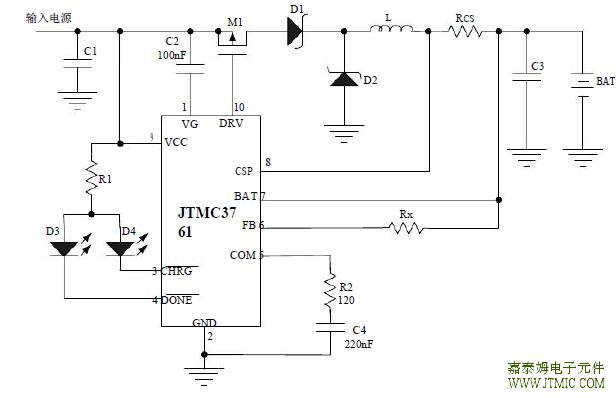

2. 演示板电路：

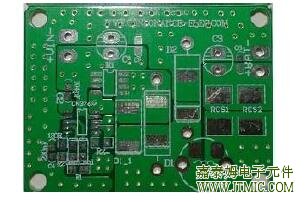

3. 演示板照片

4. 元器件列表

序号	名称	描述
1	VIN+	输入电源正极接入端。对地电压范围在 4.5V 到 28V。
2	VIN-	输入电源地接入端，即 GND。
3	BAT+	电池正极接入端。充电电流和充电电压也从此点输出。
4	BAT-	电池负极接入端。
5	M1	PMOS晶体管，在演示板正面可焊接SOP8封装的PMOS晶体管；在演示板的背面可焊接SOT23-3封装的PMOS晶体管。用户可以根据需要选择 PMOS 晶体管型号，但须留意 PMOS 晶体管的 G,S 和 D 须同 PCB 一致。对该 PMOS 晶体管的技术要求，请参考产品的技术规格书。
6	JTMC376X	充电管理集成电路 JTMC376X。
7	D1,D2,D1_1	肖特基二极管。用户可以根据需要选择肖特基二极管，并根据该二极管的体积大小安装在合适的位置。对该二极管的技术要求，请参考产品的技术规格书。一般情况下，D1 和 D1_1 只使用一个即可，当充电电流比较大时，可使用两个并联。
8	RED	红色发光二极管，充电状态指示。
9	GREEN	绿色发光二极管，充电结束指示。
10	L1	电感。用户可需要根据充电电流和输入电压来选择电感值，详情请参考产品的技术规格书。
11	RCS1,RCS2	充电电流检测电阻。用于设置充电电流。一般情况下，使用一个电阻即可，当充电电流比较大时，可使用两个电阻并联。
12	C1	输入电源滤波电容。用户可根据充电电流和输入电源的特性选择合适的电容值。
13	C2	陶瓷电容，电容值 100nF。
14	C3	输出电容。一般 10uF 的电容可以满足要求。
15	C4	陶瓷电容，电容值 220nF。
16	C5	输入电源滤波电容，可以使用陶瓷电容，电容值 100nF。
17	C6	输出电容，可以使用陶瓷电容，电容值 100nF。
18	R1	发光二极管限流电阻，用户可根据发光二极管的亮度要求选择不同的电阻值。
19	R2	电阻，电阻值为 120Ω。
20	Rx	恒压充电电压调整电阻，具体说明请参考产品技术规格书。

单节锂电池充电芯片选型指南：
双节锂电池充电管理

型号

电池种类/串联数量

工作模式

最高输入电压

最大持续充电电流

充电结束判断

其它功能

封装

JTMC3762

锂电池/2

开关模式

30V

最小充电电流

◆	降压型PWM充电控制器
◆	开关频率:300KHz
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	恒压充电电压可用电阻向上调整
◆	自动再充电功能
◆	充电和充电结束状态指示

SSOP10

JTMC3300

锂电池/多节
磷酸锂电池/多节
铅酸电池

开关模式

4V到28V

最大输出功率25W

设置结束电压

◆	输入电压范围：4V 到 28V
◆	电感电流检测
◆	电池电压监测
◆	高达1MHz开关频率
◆	自动再充电功能
◆	高达25W输出功率
◆	5V，5mA内部稳压器

SOT23-6

JTMC3702

锂电池/2

开关模式

+28V

最小充电电流可外部设置

◆	降压型PWM充电控制器
◆	开关频率:300KHz
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	自动再充电功能
◆	充电和充电结束状态指示

TSSOP16

JTMC3705

锂电池、

磷酸铁锂电

池/多节

开关模式

+28V

最小充电电流可外部设置

◆	降压型PWM充电控制器
◆	开关频率:300KHz
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	自动再充电功能
◆	充电和充电结束状态指示

TSSOP16

JTMC3722

锂电池、

磷酸铁锂电

池/多节

开关模式

+28V

最小充电电流可外部设置

◆	降压型PWM充电控制器
◆	开关频率:300KHz
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	具有太阳能电池最大功率点跟踪功能

TSSOP16

JTMC3762详细的资料见：4A 两节锂电池充电管理集成电路 jtmc3762中文说明书 (责任编辑：oumao18)
