JTMC3761 4A 单节锂电池充电管理集成电路 产品简介 规格书下 载 免费样品 申请 概述： JTMC3761 是PWM 降压模式单节锂电池充电管理集成电路，独立对单节锂电池充电进行管理，具有封装外形小，外
JTMC37614A 单节锂电池充电管理集成电路,锂电池的正确使用方法

产品简介

概述：
JTMC3761 是PWM 降压模式单节锂电池充电管理集成电路，独立对单节锂电池充电进行管理，具有封装外形小，外围元器件少
和使用简单等优点。JTMC3761 具有涓流，恒流和恒压充电模式，非常适合锂电池充电管理。在恒压充电模式，JTMC3761将电池
电压调制在4.2V，也可以通过一个外部的电阻向上调整；在恒流充电模式，充电电流通过一个外部电阻设置。
对于深度放电的锂电池，当电池电压低于恒压充电电压的66.5%(典型值)时，JTMC3761用所设置的恒流充电电流的17.5%对电池进
行涓流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流降低到恒流充电电流的16%时，充电结束。在充电结束状态，
如果电池电压下降到恒压充电电压的95.5%，自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时，JTMC3761
自动进入睡眠模式。
其它功能包括输入低电压锁存，电池端过压保护和充电状态指示等。
JTMC3761 采用10 管脚SSOP 封装。
应用：
移动电源 便携式工业和医疗仪器
手持设备 电动工具
备用电池应用 独立电池充电器

特点：
宽输入电压范围：4.5V 到28V
对单节锂电池完整的充电管理
充电电流达4A
PWM 开关频率：300KHz
恒压充电电压可用电阻向上调整
恒压充电电压精度： ±1%
恒流充电电流由外部电阻设置
对深度放电的电池进行涓流充电
自动再充电功能
充电状态和充电结束状态指示
软启动功能
电池端过压保护
工作环境温度：－40℃ 到 ＋85℃
采用10 管脚SSOP 封装
产品无铅，满足 Rohs，不含卤素

产品封装图：

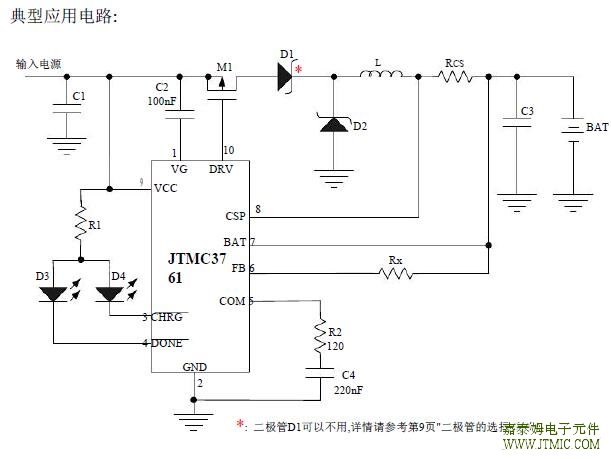

产品原理图：

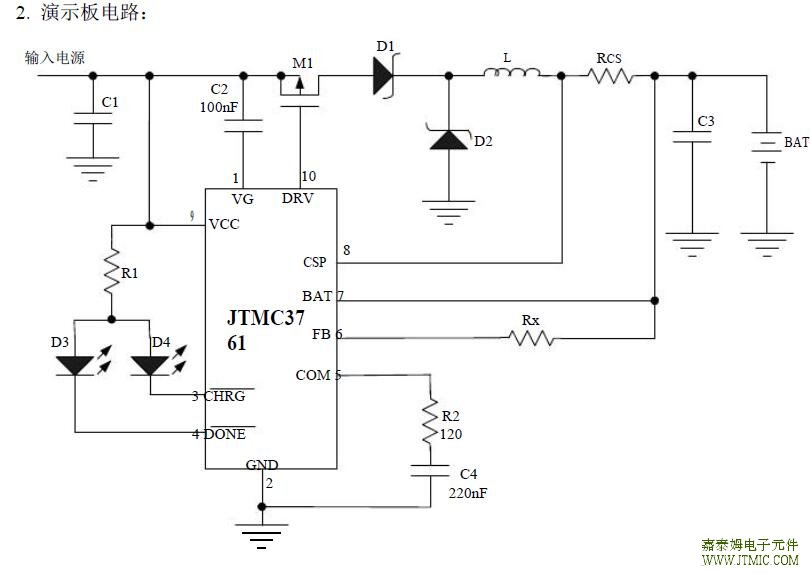

演示板照片：
