概述：

JTMC3300是一款工作于4V到28V的PFM升压型电池充电控制集成电路。 JTMC3300内部集成有基准电压源，＋5V电压调制单元，电感

电流检测单元，电池电压检测电路和片外N沟道MOSFET驱动电路等，具有外部元件少，电路简单等优点。

当接通输入电源时，JTMC3300进入充电状态，控制片外N沟道MOSFET导通，电感电流上升，当上升到外部电流检测电阻设置的上

限时，片外N沟道MOSFET截止，电感电流下降，电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下限

时，片外N沟道MOSFET再次导通，如此循环。电池电压通过电阻分压网络反馈到FB管脚，当FB管脚电压达到1.205V(典型值)时，

充电过程结束，片外N沟道MOSFET保持截止状态。当FB管脚电压下降到再充电阈值时，JTMC3300再次进入充电状态。JTMC3300最高

工作频率可达1MHz，工作温度范围从－40℃到＋85℃。

JTMC33000采用6管脚的SOT23封装。

应用：

锂电池充电控制

磷酸铁锂电池充电控制

铅酸电池充电控制

独立充电器

特点：

输入电压范围：4V 到 28V

电感电流检测

电池电压监测

高达1MHz开关频率

自动再充电功能

高达25W输出功率

5V，5mA内部稳压器

工作温度范围：－40℃到85℃

6管脚SOT23封装

产品无铅，满足rohs指令要求，不含卤素

产品封装图：

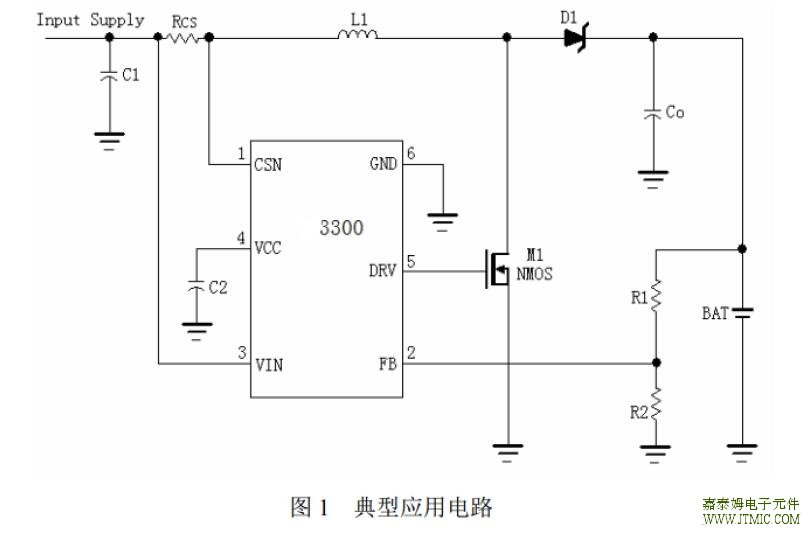

产品原理图：

单节锂电池充电芯片选型指南：

双节锂电池充电管理

型号

电池种类/串联数量

工作模式

最高输入电压

最大持续充电电流

充电结束判断

其它功能

封装

JTMC3762

锂电池/2

开关模式

30V

最小充电电流

◆	降压型PWM充电控制器
◆	开关频率:300KHz
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	恒压充电电压可用电阻向上调整
◆	自动再充电功能
◆	充电和充电结束状态指示

SSOP10

JTMC3300

锂电池/多节
磷酸锂电池/多节
铅酸电池

开关模式

4V到28V

最大输出功率25W

设置结束电压

◆	输入电压范围：4V 到 28V
◆	电感电流检测
◆	电池电压监测
◆	高达1MHz开关频率
◆	自动再充电功能
◆	高达25W输出功率
◆	5V，5mA内部稳压器

SOT23-6

JTMC3702

锂电池/2

开关模式

+28V

最小充电电流可外部设置

◆	降压型PWM充电控制器
◆	开关频率:300KHz
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	自动再充电功能
◆	充电和充电结束状态指示

TSSOP16

JTMC3705

锂电池、

磷酸铁锂电

池/多节

开关模式

+28V

最小充电电流可外部设置

◆	降压型PWM充电控制器
◆	开关频率:300KHz
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	自动再充电功能
◆	充电和充电结束状态指示

TSSOP16

JTMC3722

锂电池、

磷酸铁锂电

池/多节

开关模式

+28V

最小充电电流可外部设置

◆	降压型PWM充电控制器
◆	开关频率:300KHz
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	具有太阳能电池最大功率点跟踪功能

TSSOP16
