JTM2106,JTM2103是高性价比的大功率 MOS 管、IGBT 管栅极驱动专用芯片，内部集成了逻辑信号输入处理电(2)
时间:2015-09-07 11:05来源:未知 作者:oumao18 点击:
次
六 . 电路原理图 七 , 功能概述 JTM2106 主要功能有逻辑信号输入处理、死区时间控制、欠压关断电路、电平 转换 功能、悬浮自举电源 结构和上下桥图腾柱

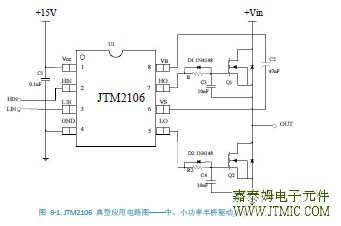

六.电路原理图
七,功能概述
JTM2106 主要功能有逻辑信号输入处理、死区时间控制、欠压关断电路、电平转换功能、悬浮自举电源
结构和上下桥图腾柱式输出。逻辑信号输入端高电平阀值为 2.5V 以上，低电平阀值为 1.0V 以下，要求逻
辑信号的输出电流小，可以使 MCU 输出逻辑信号直接连接到 JTM2106 的输入通道上。
高端上桥臂和低端下桥臂图腾柱式输出驱动器的最大灌入可达 1A 和最大输出电流可达 0.8A, 高端上桥
臂通道可以承受 100V 的电压，输入逻辑信号与输出控制信号之间的传导延时小，低端输出开通传导延时为
500nS、关断传导延时为 50nS,高端输出开通传导延时为 300nS、关断传导延时为 400nS。低端输出开通的上
升时间为 400nS、关断的下降时间为 200nS, 高端输出开通的上升时间为 400nS、关断的下降时间为 200nS。
八,相关产品
|
型号 |
工作电压 |
静态电流 |
驱动电流 |
饱和压降 |
工作温度 |
封装 |
替代型号 |
|
|
|
L9110 |
2.5V-12V |
1uA |
0.8A |
1V |
-20到85度 |
SOP-8 |
LG9110 |
|
|
|
JTM2501 |
3V-12V |
1uA |
0.8A |
1V |
-25到125度 |
SOP-8 |
AE2501 |
|
|
|
JTM117 |
2.2V-5.5V |
10uA |
600mA |
0.6V |
-20到85度 |
SOP-8 |
|
|
|
|
JTM118 |
2.2V-7.6V |
10uA |
1.5A |
1.5V |
-20到85度 |
SOP-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
型号 |
反向工作电压 |
最小击穿电压 |
反向电流 |
结电容 |
保护等级 |
封装 |
替代型号 |
|
|
|
JTM3205 |
5V |
7.5V |
1uA |
1pF |
ESD:15KV |
SOT-26 |
MAX3205/SRV05-4/AOZ8900/ |
|
|
|
SERV05-4/ESDA6V8UF |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
型号 |
工作电压 |
工作电流 |
ESD |
工作点 |
释放点 |
磁滞 |
封装 |
替代型号 |
|
|
JTM90248 |
2.5-5.5V |
7uA |
4Kv |
38 Gs |
21 Gs |
14Gs |
SOT-23/ |
MLX90248/A180/A3212/TLE4913/ |
|
|
TO-92 |
EW6672/A3214/MH248 |
|
