一,产品概述(General Description)
      JTM8206 是一款专门为双节锂电池而设计的高精度线性充电电路，非常适合那些低
成本、便携式充电器使用。它集高精度预充电、恒定电流充电、恒定电压充电、电池状
态检测、温度监控、充电结束防泄漏、充电状态指示等功能于一身，可以广泛使用于
PDA、MID、移动设备等领域。
    JTM8206 通过检测电池电压来决定其充电状态：预充电、恒流充电、恒压充电。当
电池电压小于阈值电压 VO(MIN)时，处于预充电状态，以较小的电流对电池进行充电，
预充电的电流可以通过外部电阻进行调整。预充电使电池电压达到 VO(MIN) 后，进入恒
定电流充电的快速充电状态,充电电流可以通过外围电阻调整。恒定电流充电使电池电
压上升到充饱电压 VO(REG)（一般为 8.4V）后，进入恒定电压充电状态，在该状态下，
充电电流将逐渐减小，直至 STAT 端口电平由高变，表示充电结束。充电结束后，将始
终对电池电压进行监控，当电池电压小于阈值 VO(RCH)时，对电池进行再充电，进入下
一个充电周期。
     为了安全起见，在整个充电过程中，JTM8206 可利用电池内部的热敏电阻和适
当的外围电阻对电池的温度进行监控，可以使电池的温度控制在用户设置的范围内。

二.产品特点(Features)
双节锂离子或锂聚合物电池充电器的
理想控制电路；
高于 1%的电压精度；
预充电过程，用户可改变预充电电流；
恒定电流充电，充电电流可调；
高效、安全的恒定电压充电过程；
自动再充电过程；
充电过程中的温度监控；
LED 充电状态指示；
电池不正常状态的检测；
负载短路保护功能及状态指示；
电源电压过低时，自动处于低功耗
Sleep 式，此时电池反向漏电流极小；
极少的外围元器件；
小型化的 SOP8 封装；

三,应用范围 (Applications)
PDA
MID
移动设备

四.产品PDF文档

JTM8206的资料

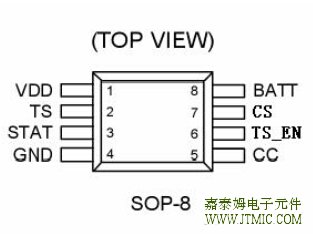

五,产品封装图 (Package)
