JTM4051B 是可以对单节可充电锂电池和磷酸铁锂电池进行恒流/恒压充电的充电管理芯片。该器件内部包括功率晶体管，应用(2)

引脚号	引脚名称	引脚号	引脚名称
1	NC	5	VBAT
2	ISET	6	DONE
3	GND	7

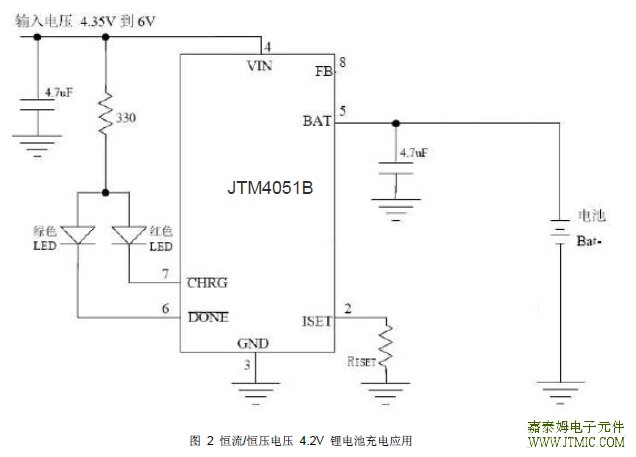

六.电路原理图

七,功能概述
同时应用 USB 和交流电适配器充电
JTM4051B 不但可以利用 USB 接口为电池充电，也可以利
用墙上适配器为电池充电。图 4 示出一个同时使用 USB 接
口和交流电适配器通过JTM4051B电池进行充电的例子，当
二者共同存在时，交流电适配器具有优先权。M1 为 P 沟道
MOSFET，M1 用来阻止电流从墙上适配器流入 USB 接口，
肖特基二极管 D1 可防止 USB 接口通过 1K 电阻消耗能量
八,相关产品

线性单节锂电充电IC

产品型号	输出	输入	最大充电电流	充电类型	充电截止电压	精度	涓流充电截止电压	功耗	封装	状态	替代型号
	电压	电压							形式
JTM4054	4.2V	4.25-6.5V	800mA		4.2V	±1%	2.9V	25uA	SOT23-5	量产	LTC4054
											MCP73831
											MCP73832
JTM4054B	4.35V	4.25-6V	800mA		4.35V	±1%	2.9V	25uA	SOT23-5	量产	4.35V/三星电芯
											充电应用
JTM4057	4.2V	4.25-6.0V	800mA		4.2V	±1%	2.9V	25uA	SOT23-6	量产	TP4057

JTM4057B	4.35V	4.5-6.5V	800mA		4.35V	±1%	2.9V	85uA	SOT-26	量产	4.35V/三星电芯
											充电应用
JTM4050MR	4.2V	4.25-6.5V	200mA		4.2V	±1%	2.9V	150uA	SOT-25	量产	小电流充电应用


JTM4056	4.2V	4.0-8.0V	1200mA		4.2V	±1.5%	2.9V	55uA	ESOP8	量产	TP4056

JTM4056B	4.35V	4.0-8.0V	1200mA		4.35V	±1.5%	2.9V	55uA	ESOP8	量产	4.35V/三星电芯
											充电应用
JTM5056	4.2V	4.25-6.5V	1000mA		4.2V	±1%	2.9V	50uA	ESOP8	量产	TP4056
											CN3052
											GS1406
JTM4051	4.2V	4.25-6.5V	1.2A		4.2V	±1%	2.9V	25uA	ESOP8	量产	CN3052
					以上可调						CN3062
JTM4051B	3.6V	4.25-6.5V	1.2A		3.6V/4.2V	±1%	2.9V	25uA	ESOP8	量产	单节磷酸铁锂
	4.2V				以上可调						充电应用
JTM5051	4.2V	3.8V-6.5V	1A/0.5A		4.2V	±1%	2.9V	450uA	ESOP8	量产
									SOP8
