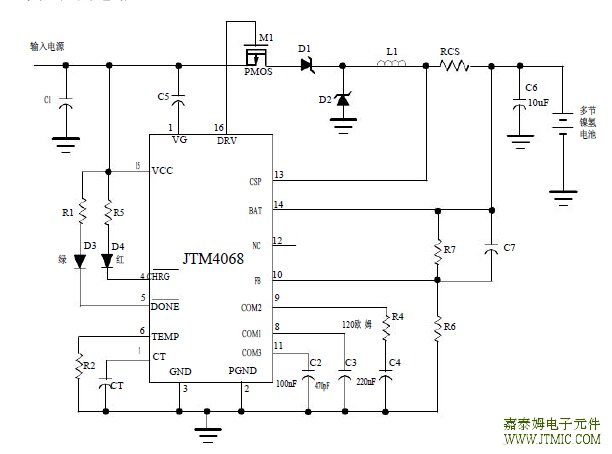

六.电路原理图  七,功能概述
JTM4068是PWM降压型多节镍氢电池充电管理芯片，具有涓流，恒流，维持充电模式。恒流充电电流由连
接于CSP管脚和BAT管脚之间的电流检测电阻RCS设置。 当VCC管脚电压大于低压锁存阈值，并且大于电池电压时，JTM4068正常工作，对电池充电。如果电池电 压低于所设置的最高充电电压的66.7%时，JTM4068自动进入涓流充电模式，此时充电电流为所设置的恒 流充电电流的24%。当电池电压大于所设置的最高充电电压的66.7%时，JTM4068进入恒流充电模式，此时 充电电流由内部的168mV基准电压和一个外部电阻RCS设置，即恒流充电电流为168mV/RCS。当电池电压 继续上升到所设置的最高充电电压的95.8%时，JTM4068进入维持充电模式，充电电流为所设置的恒流充 电电流的24%，同时启动维持充电定时器，当此定时器溢出时，充电过程结束，DRV管脚输出高电平。
此时漏极开路输出
管脚内部的晶体管关断，输出为高阻态；另一个漏极开路输出 管脚内部的 晶体管接通，输出低电平，以指示充电结束状态。在维持充电模式，维持充电时间由外部电容设置。 在充电结束状态，如果断开输入电源，再重新接入，将开始一个新的充电周期；如果电池电压下降到再 充电阈值(最高充电电压的88.6%)，那么也将自动开始新的充电周期。 当输入电压掉电时，JTM4068自动进入睡眠模式，内部电路被关断，这样可以减少电池的电流消耗，延长 待机时间。 为了监测电池温度，需要在TEMP管脚和GND管脚之间连接一个10kΩ的负温度系数的热敏电阻。如果电 池温度超出正常范围，充电过程将被暂停，直到电池温度回复到正常温度范围内为止。 JTM4068内部还有一个过压比较器，当BAT管脚电压由于负载变化或者突然移走电池等原因而上升时，如 果BAT管脚电压上升到最高充电电压的1.08倍时，过压比较器动作，关断片外的P沟道MOS场效应晶体管， 充电暂时停止，直到BAT管脚电压回复到最高充电电压以下。在某些情况下，比如在电池没有连接到充 电器上，或者电池突然断开，BAT管脚的电压可能会达到过压保护阈值。 八,相关产品
