一,产品概述(General Description)

JTMS9801 是一款单级、带有源功率因数校正的高精度原边反馈LED 恒流控制芯片，适用于
85Vac～265Vac全范围输入电压的反激式隔离LED恒流电源。JTMS9801集成有源功率因数校正
电路，可以实现很高的功率因数和很低的总谐波失真。由于工作在电感电流临界连续模式，功率
MOS 管处于零电流开通状态，开关损耗得以减小，同时变压器的利用率也较高。
JTMS9801工作于原边反馈模式，无需次级反馈电路，即可实现高精度输出恒流控制，节约了系
统成本和体积，提高了系统的可靠性。
JTMS9801线电压调整率和负载调整率参数优异，同时线电压补偿系数还可以通过外部元件灵活
调整。
JTMS9801内置多重保护功能来加强系统可靠性，包括LED开路保护、LED短路保护、芯片供电
过压保护、欠压保护、电流采样电阻开路保护和逐周期限流等。所有的保护都具有自动重启功能。
另外，JTMS9801具有过热调节功能，在驱动电源过热时减小输出电流，以提高系统的可靠性。
JTMS9801采用SOP-8封装。
二.产品特点(Features)

单级、有源功率因数校正，高PF 值，低THD
原边反馈恒流控制，无需次级反馈电路
±3% LED 输出电流精度
优异的线电压调整率和负载调整率
电感电流临界连续模式
超低启动电流
FB 反馈电阻值高，功耗低
LED 开路/短路保护
电流采样电阻开路保护
逐周期原边电流限流
芯片供电过压/欠压保护
自动重启功能
过热调节功能
三,应用范围 (Applications)

LED
四.技术规格书下载（产品PDF）

JTMS9801

五,产品封装图 (Package)

引脚号	符号	功能
1	COMP	环路补偿点
2	FB	反馈信号采样端
3	ISEN	电流采样端，接采样电阻到地
4、7	NC	悬空
5	GATE	接外置功率 MOSFET 栅极
6	VDD	芯片电源
8	GND	芯片地

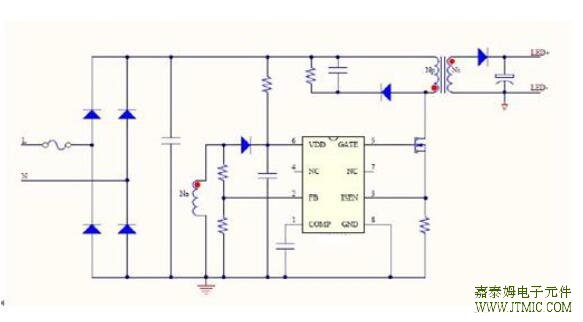

六.电路原理图

七,功能概述

项目	符号	参数范围	单位
电源电压	VDD	-0.3～25	V
VDD 引脚最大钳位电流	ICC_MAX	5	mA
环路补偿点	VCOMP	-0.3～6	V
辅助绕组的反馈端	VFB	-0.3～6	V
电流采样端	VISEN	-0.3～6	V
外部功率 MOS 管栅极驱动电压	VGATE	-0.3～25	V
功耗（注2）	Ptot	0.45	W
PN 结到环境的热阻	Rthj-a	145	℃/W
工作结温范围	TJ	-40～150	℃
储存温度范围	TSTG	-55～150	℃
ESD		2,000	V

八,相关芯片选择指南

隔离产品
产品型号	隔离/非隔离	功率因素校正	内置功率管	封装形式	功率范围	封装
JTMS9653	Y		MOSFET,650V/0.8A	SOP-8	5-7W	SOP-8
JTMS9654	Y		MOSFET,650V/1.2A	SOP-8	7-9W	SOP-8
JTMS9654A	Y		MOSFET,650/2.0A	DIP-7	12-18W	DIP-7
JTMS9866	Y		MOSFET,700V/3.0A	SOP-8,DIP-7	12-18W	SOP-8&DIP-7
JTMS9867	Y		MOSFET,700V/4.0A	DIP-7	18-24W	DIP-7
JTMS9801	Y		MOSFET,BJT	SOP-8	UP to 60W	SOP-8
