一,产品概述(General Description)

JTMS9752/JTMS9753/JTMS9754是高性能带有源功率因数校正的高精度降压型
LED 恒流控制芯片，适用于85Vac-265Vac 全范围输入电压的非隔离降压式LED 恒流
电源。JTMS9752/JTMS9753/JTMS9754集成有源功率因数校正电路，可以实现很高
的功率因数和很低的总谐波失真。由于工作在电感电流临界连续模式，功率MOS 管处
于零电流开通状态，开关损耗得以减小，同时电感的利用率也较高。
JTMS9752/JTMS9753/JTMS9754内部集成600V 功率MOSFET,只需要很少的外围
器件，即可实现优异的恒流特性. JTMS9752/JTMS9753/JTMS9754对电感电流进行全
周期采样，可实现高精度输出恒流控制，并达到优异的线电压调整率和负载调整率。
JTMS9752/JTMS9753/JTMS9754 具有多重保护功能以加强系统可靠性，包括 LED 开
路保护、LED 短路保护、芯片供电欠压保护、电流采样电阻开路保护和逐周期限流等。
所有的保护状态都具有自动重启功能。另外，JTMS9752/JTMS9753/JTMS9754 具有
过热调节功能，在驱动电源过热时减小输出电流，以提高系统的可靠性。
JTMS9752/JTMS9753/JTMS9754 采用 SOP-8/DIP-7 封装。
二.产品特点(Features)

单级、有源功率因数校正，高PF 值，低THD
内置600V 功率 MOSFET
±3% LED 输出电流精度
优异的线电压调整率和负载调整率
电感电流临界连续模式
超低 (33uA) 启动电流
高达95%的系统效率
超低 (300uA) 工作电流
LED 开路/短路保护
电流采样电阻开路保护
逐周期原边电流限流
芯片供电过压/欠压保护
自动重启功能
过热调节功能
三,应用范围 (Applications)

LED
四.技术规格书下载（产品PDF）

JTMS9752/JTMS9753/JTMS9754

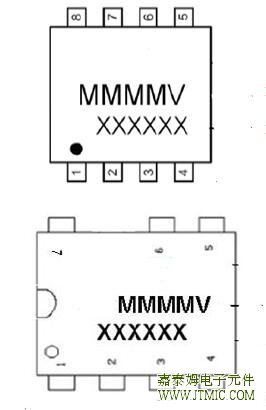

五,产品封装图 (Package)

引脚号	符号	功能
1	COMP	补偿脚
2	GND	地
3	VDD	电源
4	FB	过零检测端,兼过压保护功能
5/6	DRAIN	内部高压 MOSFET 的漏端
7/8	ISEN	电流采样端，接电阻到地

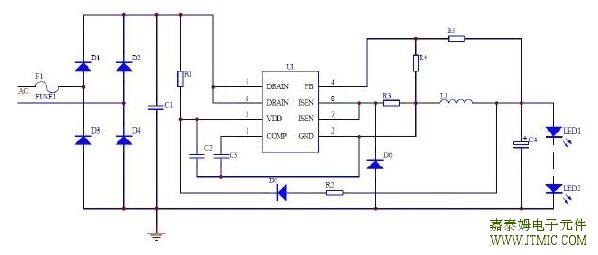

六.电路原理图

七,功能概述

项目	符号	参数范围	单位
漏极电压	VDRN	-0.3～600	V
电流采样端电压	VISEN	-0.3～6	V
补偿端电压	Vcomp	-0.3～6	V
过零检测端电压	VFB	-0.3～6	V
最大工作电流	IDDMAX	10	mA
o 最大耗散功率(Ta=25 C)	Ptot	0.45@ SOP-8	W
o 最大耗散功率(Ta=25 C)	Ptot	0.90@ DIP-7	W
热阻结-环境
热阻结-环境	Rthj-a	145@ SOP-8	℃/W
80@ DIP-7	Rthj-a		℃/W
工作结温范围
TJ	-40～150	℃
存储温度范围	TSTG	-55～150	℃
ESD		2,000	V

八,相关芯片选择指南

非隔离产品
产品型号	隔离/非隔离	功率因素校正	内置功率管	封装形式	功率范围	封装
JTMS9521	N		MOSFET,500V/0.5A	TO-94	<5W	TO-94
JTMS9522	N		MOSFET,500V0.8A	TO-94	9W	TO-94
JTMS9552A	N		MOSFET,500V/0.8A	SOP-8	<9W	SOP-8
JTMS9553A	N		MOSFET,500V/1A	SOP-8,DIP-7	9-18W	SOP-8&DIP-7
JTMS9554A	N		MOSFET,500V/2A	SOP-8,DIP-7	Up to 36W	SOP-8&DIP-7
JTMS9555A	N		MOSFET,500V/3.0A	DIP-7	Up to 50W	DIP-7
JTMS9556A	N		MOSFET,500V/4.0A	DIP-7	Up to 75W	DIP-7
JTMS9732	N	√	MOSFET,600V/1.5A	SOP-8	1-12W	SOP-8
JTMS9701	N	√	-	SOT23-6	Up to 60W	SOT23-6
JTMS9752	N	√	MOSFET,600V/1.5A	SOP-8	1-12W	SOP-8
JTMS9753	N	√	MOSFET,600V/2.0A	SOP-8,DIP-7	10-20W	SOP&DIP-7
JTMS9702	N	√	-	SOT23-6	Up to 60W	SOT23-6
JTMS9952	N		MOSFET,500V/0.8A	SOP-8	<9W	SOP-8
JTMS9953B	N		MOSFET,500V/1A	SOP-8,DIP-7	9-18W	SOP-8&DIP-7
JTMS9954	N		MOSFET,500V/2A	SOP-8,DIP-7	Up to 36W	SOP-8&DIP-7
