一,产品概述(General Description)

JTMS9521/ JTMS 9522 是一款高精度降压型LED 恒流驱动芯片。芯片工作在电感电流
临界连续模式，适用于85Vac~265Vac 全范围输入电压的非隔离降压型LED 恒流电源。
JTMS9521/ JTMS9522 芯片内部集成500V 功率开关，芯片的工作电流极低，无需辅助
绕组检测和供电，只需要很少的外围元件，即可实现优异的恒流特性，极大的节约了系统成
本和体积。
JTMS9521/ JTMS9522 芯片内带有高精度的电流采样电路，实现高精度的LED 恒流输出
和优异的线电压调整率。芯片工作在电感电流临界模式，输出电流不随电感量和LED 工作电
压的变化而变化，实现优异的负载调整率。
JTMS9521/ JTMS9522 具有多重保护功能，包括 LED 短路保护，ISEN 电阻短路保护，欠
压保护，芯片温度过热调节等。
JTMS9521/ JTMS9522 采用紧凑型 TO-94 封装。
二.产品特点(Features)

电感电流临界连续模式
内部集成500V 功率管
无需辅助绕组检测和供电
芯片超低工作电流
宽输入电压
±5% LED 输出电流精度
LED 短路保护
ISEN 电阻短路保护
芯片供电欠压保护
过热调节功能
三,应用范围 (Applications)

LED灯
四.技术规格书下载（产品PDF）

JTMS9521 JTMS9522

五,产品封装图 (Package)

引脚号	符号	功能
1	GND	电源地
2	ISEN	电流采样，外接电阻
3	VDD	工作电源
4	DRAIN	功率 MOSFET 的漏端

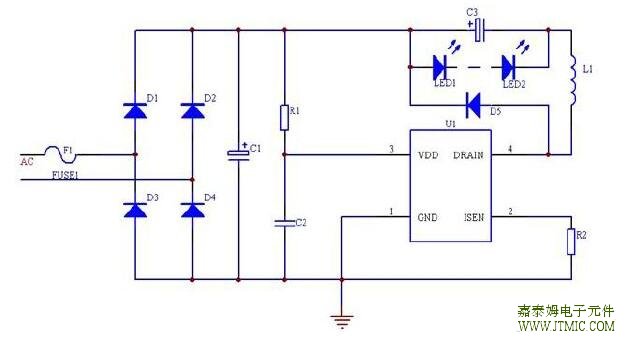

六.电路原理图

七,功能概述

项目	符号	参数范围	单位
VDD 引脚最大电源电流	IDD_MAX	10	mA
内部高压功率管漏极到源极峰值电压	VDRN	-0.3～500	V
电流采样端电压	VISEN	-0.3～6	V
热阻结-环境	Rthj-a	0.4	W
o 最大耗散功率(Ta=25 C)	Ptot	156	℃/W
工作结温范围	TJ	-40～150	℃
存储温度范围	TSTG	-55～150	℃
ESD		2,000	V

八,相关芯片选择指南

非隔离产品
产品型号	隔离/非隔离	功率因素校正	内置功率管	封装形式	功率范围	封装
JTMS9521	N		MOSFET,500V/0.5A	TO-94	<5W	TO-94
JTMS9522	N		MOSFET,500V0.8A	TO-94	9W	TO-94
JTMS9552A	N		MOSFET,500V/0.8A	SOP-8	<9W	SOP-8
JTMS9553A	N		MOSFET,500V/1A	SOP-8,DIP-7	9-18W	SOP-8&DIP-7
JTMS9554A	N		MOSFET,500V/2A	SOP-8,DIP-7	Up to 36W	SOP-8&DIP-7
JTMS9555A	N		MOSFET,500V/3.0A	DIP-7	Up to 50W	DIP-7
JTMS9556A	N		MOSFET,500V/4.0A	DIP-7	Up to 75W	DIP-7
JTMS9732	N	√	MOSFET,600V/1.5A	SOP-8	1-12W	SOP-8
JTMS9701	N	√	-	SOT23-6	Up to 60W	SOT23-6
JTMS9752	N	√	MOSFET,600V/1.5A	SOP-8	1-12W	SOP-8
JTMS9753	N	√	MOSFET,600V/2.0A	SOP-8,DIP-7	10-20W	SOP&DIP-7
JTMS9702	N	√	-	SOT23-6	Up to 60W	SOT23-6
JTMS9952	N		MOSFET,500V/0.8A	SOP-8	<9W	SOP-8
JTMS9953B	N		MOSFET,500V/1A	SOP-8,DIP-7	9-18W	SOP-8&DIP-7
JTMS9954	N		MOSFET,500V/2A	SOP-8,DIP-7	Up to 36W	SOP-8&DIP-7
