一,产品概述(General Description)

JTMS9552A/9553A/9554A/9555A/9556A是一款高精度的非隔离降压型LED控制器，
适用于85～265V全电压范围的非隔离降压型LED照明应用。
JTMS9552A/9553A/9554A/9555A/9556A内置了高精度的采样、补偿电路，使得电
路能够达到 ±3%以内的恒流精度，并且能够实现输出电流对电感与输出电压的自适应，
从而取得优异的线型调整率和负载调整率。
JTMS9552A/9553A/9554A/9555A/9556A内部集成了500V功率MOSFET，无需次
级反馈电路，也无需补偿电路，加之精准稳定的自适应技术，使得系统外围结构十分
简单，可在外围器件数量少，参数范围宽松的条件下实现高精度恒流控制，极大地节
约了系统成本和体积，并且能够确保在批量生产时LED灯具参数的一致性。
JTMS9552A/9553A/9554A/9555A/9556A具有丰富的保护功能：输出开短路保护、
采样电阻开短路保护、欠压保护、输出过压保护、过温自适应调节等。
二.产品特点(Features)

内部集成500V 功率管
±3%以内的系统恒流精度
芯片超低工作电流
无需辅助供电电路
电感电流临界连续模式
宽输入电压
输出短路保护
采样电阻开短路保护
输出过压保护
欠压保护
过温自适应调节功能
简洁的系统拓补，外围器件极少
三,应用范围 (Applications)

LED
四.技术规格书下载（产品PDF）

JTMS9552A 9553A 9554A 9555A 9556A

五,产品封装图 (Package)

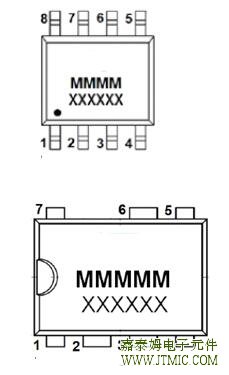

JTMS9552A/9553A/9554A/9555A/9556ASOP-8产品引脚说明

引脚号	符号	功能
1	GND	电源地
2	RADJ	设置开路保护电压，外接电阻
3	NC	空脚
4	VDD	工作电源
5	DRN	内部 MOSFET 的漏端
6	DRN	内部 MOSFET 的漏端
7	ISEN	电流采样，外接电阻到地
8	ISEN	电流采样，外接电阻到地

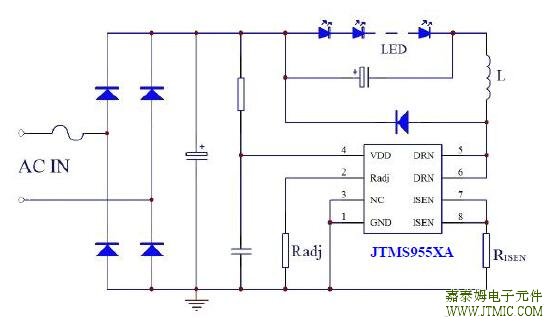

六.电路原理图

七,功能概述

项目	符号	参数范围	单位
电源电压	VDD	-0.3-20	V
漏极电压	VDRN	-0.3-500	V
电流采样端电压	VISEN	-0.3-6	V
最大工作电流	IDDMAX	5	mA
开路保护电压调节端	VRADJ	-0.3-6	V
o 最大耗散功率(Ta=25 C)	Ptot	0.45@SOP-8	W
o 最大耗散功率(Ta=25 C)	Ptot	0.90@DIP-7	W
热阻结-环境
热阻结-环境	Rthj-a	145@SOP-8	℃/W
80@DIP-7	Rthj-a		℃/W
工作结温范围
TJ	-40-150	℃
存储温度范围	TSTG	-55-150	℃
ESD		2,000	V

八,相关芯片选择指南

非隔离产品
产品型号	隔离/非隔离	功率因素校正	内置功率管	封装形式	功率范围	封装
JTMS9521	N		MOSFET,500V/0.5A	TO-94	<5W	TO-94
JTMS9522	N		MOSFET,500V0.8A	TO-94	9W	TO-94
JTMS9552A	N		MOSFET,500V/0.8A	SOP-8	<9W	SOP-8
JTMS9553A	N		MOSFET,500V/1A	SOP-8,DIP-7	9-18W	SOP-8&DIP-7
JTMS9554A	N		MOSFET,500V/2A	SOP-8,DIP-7	Up to 36W	SOP-8&DIP-7
JTMS9555A	N		MOSFET,500V/3.0A	DIP-7	Up to 50W	DIP-7
JTMS9556A	N		MOSFET,500V/4.0A	DIP-7	Up to 75W	DIP-7
JTMS9732	N	√	MOSFET,600V/1.5A	SOP-8	1-12W	SOP-8
JTMS9701	N	√	-	SOT23-6	Up to 60W	SOT23-6
JTMS9752	N	√	MOSFET,600V/1.5A	SOP-8	1-12W	SOP-8
JTMS9753	N	√	MOSFET,600V/2.0A	SOP-8,DIP-7	10-20W	SOP&DIP-7
JTMS9702	N	√	-	SOT23-6	Up to 60W	SOT23-6
JTMS9952	N		MOSFET,500V/0.8A	SOP-8	<9W	SOP-8
JTMS9953B	N		MOSFET,500V/1A	SOP-8,DIP-7	9-18W	SOP-8&DIP-7
JTMS9954	N		MOSFET,500V/2A	SOP-8,DIP-7	Up to 36W	SOP-8&DIP-7
