一,产品概述(General Description)

JTMS9732/9733是高性能带有源功率因数校正的高精度降压型LED 恒流控制
芯片，适用于85Vac-265Vac全范围输入电压的非隔离降压式LED恒流电源。
JTMS9732/9733 是一款内部集成 600V 功率 MOSFET 的有源功率因数校正
LED 恒流控制芯片，用于非隔离降压型电路，系统工作在电感电流临界连续模式，
可以实现很高的功率因数、很低的总谐波失真和高效率。
JTMS9732/9733 对电感电流进行全周期采样，可实现高精度输出恒流控制，
并达到优异的线电压调整率和负载调整率。
JTMS9732/9733 具有多重保护功能以加强系统可靠性，包括 LED 开路保护、
LED 短路保护、芯片供电欠压和过压保护、电流采样电阻开路保护和逐周期限流
等。所有的保护状态都具有自动重启功能。另外，
JTMS9732/9733 具有过热调节功能，在驱动电源过热时减小输出电流，以提
高系统的可靠性。
JTMS9732/9733 采用 SOP-8 封装。
二.产品特点(Features)

单级、有源功率因数校正，高PF 值，低THD
无需辅助绕组供电
内置600V 功率 MOSFET
±3% LED 输出电流精度
优异的线电压调整率和负载调整率
电感电流临界连续模式
高达95%的系统效率
LED 开路/短路保护
电流采样电阻开路保护
逐周期原边电流限流
芯片供电过压/欠压保护
自动重启功能
过热调节功能
三,应用范围 (Applications)

LED灯
四.技术规格书下载（产品PDF）

JTMS9732/9733

五,产品封装图 (Package)

引脚号	符号	功能
1	COMP	补偿脚
2	VDD	电源
3	FB	过零检测端,兼过压保护功能
4	ISEN	电流采样端，接电阻到地
5/6	GND	地
7/8	DRAIN	内部高压 MOSFET 的漏端

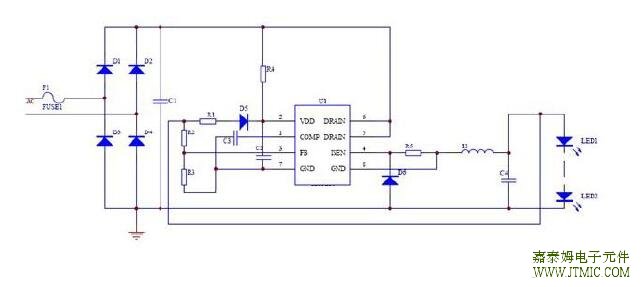

六.电路原理图

七,功能概述

项目	符号	描述说明	最小值	最大值	单位
Voltage	VDD_MAX	Maximum Voltage On VDD Pin		43	V
	VGATE_MAX	Maximum Voltage On Gate Pin		18	V
	VMAX_ALL	Maximum Voltage On All others Pins	-0.3	4.5	V
Power Dissipation o (Ta=25 C)	Ptot	o Maximum Power Dissipation in Ta=25 C		0.45	W
Thermal Resistance	Rthj-a	Thermal Resistance Junction-ambient		145	℃/W
Temperature	TJ	Operating Junction Temperature		150	o C
Temperature	TSTG	Storage Temperature Range	-65	150	o C
ESD		ESD Voltage for Human Body Mode		2,000	V

八,相关芯片选择指南

非隔离产品
产品型号	隔离/非隔离	功率因素校正	内置功率管	封装形式	功率范围	封装
JTMS9521	N		MOSFET,500V/0.5A	TO-94	<5W	TO-94
JTMS9522	N		MOSFET,500V0.8A	TO-94	9W	TO-94
JTMS9552A	N		MOSFET,500V/0.8A	SOP-8	<9W	SOP-8
JTMS9553A	N		MOSFET,500V/1A	SOP-8,DIP-7	9-18W	SOP-8&DIP-7
JTMS9554A	N		MOSFET,500V/2A	SOP-8,DIP-7	Up to 36W	SOP-8&DIP-7
JTMS9555A	N		MOSFET,500V/3.0A	DIP-7	Up to 50W	DIP-7
JTMS9556A	N		MOSFET,500V/4.0A	DIP-7	Up to 75W	DIP-7
JTMS9732	N	√	MOSFET,600V/1.5A	SOP-8	1-12W	SOP-8
JTMS9701	N	√	-	SOT23-6	Up to 60W	SOT23-6
JTMS9752	N	√	MOSFET,600V/1.5A	SOP-8	1-12W	SOP-8
JTMS9753	N	√	MOSFET,600V/2.0A	SOP-8,DIP-7	10-20W	SOP&DIP-7
JTMS9702	N	√	-	SOT23-6	Up to 60W	SOT23-6
JTMS9952	N		MOSFET,500V/0.8A	SOP-8	<9W	SOP-8
JTMS9953B	N		MOSFET,500V/1A	SOP-8,DIP-7	9-18W	SOP-8&DIP-7
JTMS9954	N		MOSFET,500V/2A	SOP-8,DIP-7	Up to 36W	SOP-8&DIP-7
