SLM4054 是一款完整的单节锂电池恒流恒压线性充电IC,外接极少的外部元件

一,目录
1.产品概述         2.产品特点
3.应用范围                       4.产品封装图
5.电路原理图             6.产品PCB
7.产品BOM                       8.产品PDF文档
9.产品设计概述

二,产品概述(General Description)
    SLM4054 是一款完整的单节锂电池恒流恒压线性
充电 IC。它采用极小的 SOT-23-5L 封装，只
需要外接极少的外部元件，使它能完全适用于
便携式产品的应用。SLM4054 专为 USB 电源特性
设计，同时 SLM4054 也可以作为独立的线性锂电
池充电器

三,.产品特点(Features)

1.)充电电流可编程，最大可至 800mA
2.)无需外接 MOSFET、二极管和感应电阻
3.)过温保护恒流恒压充电
4.)可从 USB 口直接给单节锂电池充电
5.)预设 4.2V 充电电压，精度达±1%
6.)涓流充电隔值 2.9V

7.)可设定无涓流充电模式
8.)软启动，有效限制冲击电流
9.)RoHS SOT-23-5L 封装

四,应用范围 (Applications)
1.)手持电话，PDA，MP4 / MP3 播放器
2.)蓝牙设备
3.)充电器

五,产品封装图 (Package)

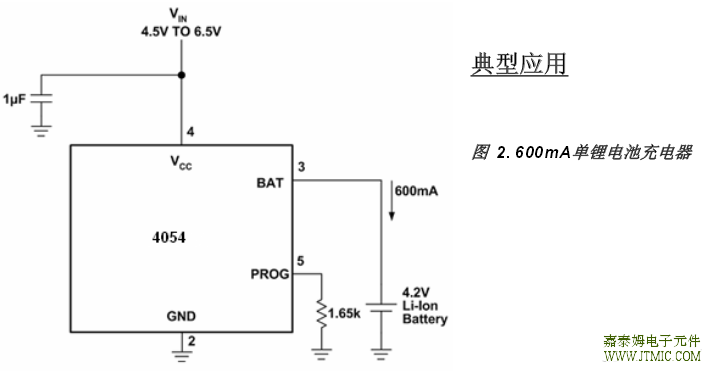

六,电路原理图

七, 产品PCB
(略)

八.产品BOM
(略)

九.产品PDF文档

jtm4054

十,产品设计概述
稳定性：

恒流反馈控制环路无需输出电容即可输出稳定的电压给外接在充电器输出端上的电池。如无外接电
池，输出应接一输出电容以减少纹波。如使用大容量、低ESR的陶瓷电容，则应在电容上串一个1Ω为
佳；如使用钽电容则无需串联电阻。
恒流模式下，PROG脚为反馈环路。恒流模式的稳定性受PROG脚的阻抗影响。如无外加电容于
PROG脚上，则当编程电阻高至20KΩ时，充电器仍能保持稳定；然而，如有外加电容，最大允许编程
电阻将减小。

VCC 旁路电容：

虽然可以使用各种类型的电容作为旁路电容，但最好采用多层陶瓷电容。因为在一定的启动条件下， (责任编辑：oumao18)
