SLM5000是由基准电压电路、振荡电路、误差放大电路、相位补偿电路、时钟闩锁式短路保护电路、PWM/PFM切换控制电

一,目录
1.产品概述         2.产品特点
3.应用范围                       4.产品封装图
5.电路原理图             6.产品PCB
7.产品BOM                       8.产品PDF文档
9.功能概述

二,产品概述(General Description)
        SLM5000是一款由基准电压电路、振荡电路、误差放大电路、相位补偿电路、时钟闩锁式短路保护电路、PWM/PFM切换控制电路构成的CMOS升压型DC/DC控制器。由于使用外接的低导通电阻的N沟道功率MOSFET，因此适用于需要高效率、高输出电流的应用电路。
SLM5000可通过PWM控制电路，将占空系数线性改变到90%为止，因此可对应高效率、输入输出电压差较大的电压条件；同时还具有PWM/PFM切换功能，在轻负载时将工作切换为PFM控制电路，从而防止因IC的工作电流而导致的效率下降。
        SLM5000的输出电容器可使用陶瓷电容器。并且采用了小型的SOT-23-6封装，因此可适用于高密度安装。

SLM5000(SLM8366AABBB)
lPWM/PFM 可切换,输出空载时系统静态电流 70UA--80UA(国内专利技术）
转换效率：92%（D1FH3）90%(SS34),输出短路保护功能,1.2MHZ 开关频率

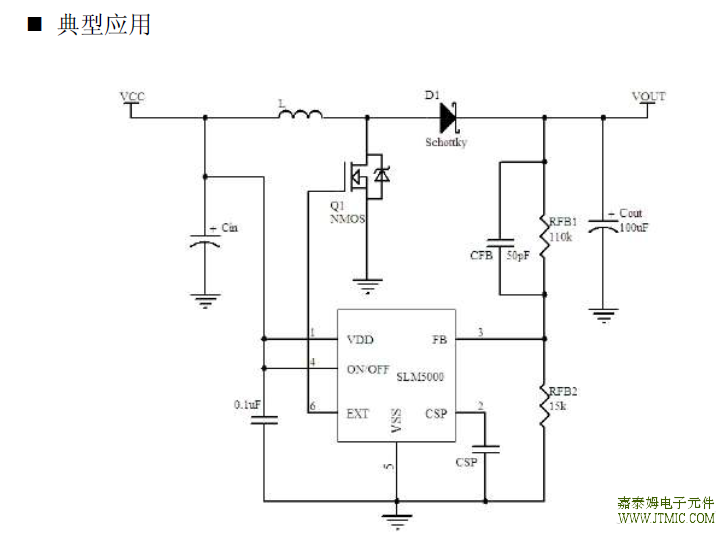

典型应用图中建议使用参数：
RFB1=110K,RFB2=15K,CFB=50PF,
Cout=100UF 或 2*47UF 或 3*22UF

三.产品特点(Features)
1.)输入电压范围               ：1.8 V~5.5V
2.)振荡频率                      ：1.2MHz
3.)基准电压                      ：0.6V±2.0%
4.)软启动功能                ：10ms典型值
5.)低消耗电流           ：静止时35μA典型值
6.)占空系数                    ：内置PWM/PFM切换控制电路20%~90%
7.)开/关控制功能              ：休眠时消耗电流1.0μA(最大值)
8.)外接元器件           ：电感器、二极管、电容器、晶体管
9.)UVLO(欠压锁定)功能    ：1.7V典型值
10.)无铅、Sn 100%、无卤素

四,应用范围 (Applications)
1.)MP3播放器、数码音响播放器、移动电源
2.) 数码相机、GPS、无绳收发机
3.)其他携带设备

五,产品封装图 (Package)

六,电路原理图
