The JTM9435, JTM9435B uses advanced trench technology to pro

时间:2015-09-04 16:46来源:未知 作者:oumao18 点击: 次
目录 1. 产品概述 2. 产品特点 3. 应用范围 4. 产品封装图 5. 电路原理图 6. 产品PDF文档 7. 功能概述 8 . 相关产品 一 , 产品概述( General Description) The JTM9435 uses advanced trench technology to provide excellent
目录
1.产品概述                       2.产品特点
3.应用范围                       4.产品封装图
5.电路原理图                    6.产品PDF文档
7.功能概述                        8.相关产品

一,产品概述(General Description)
     The JTM9435 uses advanced trench technology to provide excellent RDS(ON), low gate charge and operation with gate voltages as low as 4.5V. This device is suitable for use as a
load switch or in PWM applications.

二.产品特点(Features)

 VDS = -30V,ID = -5.1A
RDS(ON) < 105mΩ @ VGS=-4.5V
RDS(ON) < 55mΩ @ VGS=-10V


 High Power and current handing capability
 Lead free product is acquired
Surface Mount Package

三,应用范围 (Applications)

PWM applications
Load switch
Power management

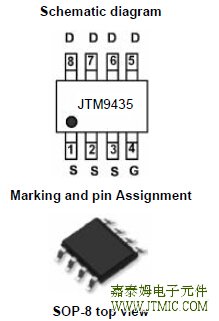

四,产品封装图 (Package)

五,电路原理图



六.产品PDF文档

JTM9435

七,功能概述

Parameter Symbol Limit Unit
Drain-Source Voltage VDS -30 V
Gate-Source Voltage VGS ±20 V
Drain Current-Continuous ID -5.1 A
Drain Current-Pulsed (Note 1) IDM -20 A
Maximum Power Dissipation PD 2.5 W
Operating Junction and Storage Temperature Range TJ,TSTG -55 To 150 ℃
