1、概述

本演示板是使用 JTMC3063 构成的锂离子电池或锂聚合物电池充电器电路。JTMC3063 可以通过墙上适
配器，USB 接口或太阳能对单节锂离子电池或锂聚合物电池充电。该系列器件内部集成有功率晶
体管，应用时不需要外部的电流检测电阻和阻流二极管，只需要极少的外围元器件，并且符合 USB
总线技术规范，非常适用于便携式应用的领域。热调制电路可以在器件的功耗比较大或者环境温
度比较高的时候将芯片温度控制在安全范围内。调制输出电压为 4.2V，精度达 1%，也可通过一
个外部电阻向上调节输出电压。充电电流的大小可以通过一个外部电阻调整。当输入电压（交流
适配器或者 USB 电源）掉电时，JTMC3063 自动进入低功耗的睡眠模式，此时电池的电流消耗小于 3
微安。其它功能包括输入电压过低检测，自动再充电，电池温度监控以及状态指示等功能。
JTMC3063 采用 8 管脚小外形封装(SOP8)。

2、设计 PCB 的注意事项

（1）第 2 管脚 ISET 的充电电流编程电阻要尽可能靠近 JTMC3063，并且要使第 2 管脚 ISET 的寄生
电容尽量小。
（2）第 4 管脚 VIN 的滤波电容，第 5 管脚 BAT 的输出电容及其串联电阻要尽可能靠近 JTMC3063。
（3）在充电时，JTMC3063 的温度可能比较高，因而电池的 NTC 电阻要尽量远离 JTMC3063，否则 NTC
电阻值的变化不能正常反应电池的温度。
（4）一个散热性能良好的 PCB 对输出最大充电电流很关键。集成电路产生的热通过封装的金属引
线框管脚散到外面，PCB 板上的铜层起着散热片的作用，所以每个管脚（尤其是 GND 管脚）的铜
层的面积应尽可能大，多放些通孔也能提高热处理能力。在系统内除了充电器以外的热源也会影
响充电器输出的电流，在做系统布局时也要给以充分考虑。
（5）为了能够输出最大的充电电流，要求将 JTMC3063 背面裸露的金属板焊接到印刷线路板的地端
的铜皮上，以达到最大的散热性能。否则，芯片的热阻将增大，导致充电电流减小。

3、元器件列表及注意事项

序号	名称	描述
1	JP1	输入电源接入插头。在 VCC 和 GND 之间施加 4.35V 到 6V 的电压。
2	JH1	JTMC3063 第 2 管脚 ISET 电压监测点。通过此点监测可以避免测试仪器的分布电容对 JTMC3062 第 2 管脚电压的影响。
3	JH2	JTMC3063 第 5 管脚 BAT 引出点。电池接入端，充电电流和充电电压也从此点输出。
4	JH3	MOS 晶体管 Q1 栅极输入端。输入高电平将扩流电阻 R6 接入电路，充电电流增大。
5	J1	跳线，用来选择接入 JTMC3063 第 8 管脚 FB 是否直接接到 BAT 管脚。
6	R1	JTMC3063 电池温度监测端上拉电阻，电阻值应根据 NTC 电阻特性和电池保护温度范围共同确定。如果不用电池温度监测功能，R1 可以省略。
7	R2	JTMC3063 电池温度监测输入端下拉电阻，电阻值应根据 NTC 电阻特性和电池保护温度范围共同确定。如果不用电池温度监测功能，R2 可以省略，但是 JTMC3063 的电池温度监测输入端 TEMP 应接到地。
8	R3	发光二极管 D1 的限流电阻，根据二极管的发光亮度来选择，一般为 330 欧姆。
9	R4	JTMC3063 第 2 管脚与监测点 JH1 的隔离电阻，一般电阻值为 10K 欧姆。此电阻只在调试时使用，生产时不需要。
10	R5	发光二极管 D2 的限流电阻，根据二极管的发光亮度来选择，一般为 330 欧姆。
11	R6	扩流电阻，当 Q1 导通时，R6 与 R7 并联，充电电流将扩大，金属膜电阻，精度 1%。如果用户不需要扩流，则不需使用此电阻。
12	R7	JTMC3063 充电电流设置电阻，金属膜电阻，精度 1%。充电点流＝1800V ／R7
13	R8	回路补偿电阻，一般 0.3 欧姆，精度 10%。
14	R9	调试用器件，用户不需使用。
15	C1	JTMC3063 第 2 管脚与监测点 JH1 的隔离电容，一般电容值为 10uF。此电容只在调试时使用，生产时不需要。
16	C2	输出电容，陶瓷电容,电容值 4.7uF。
17	C3	输入滤波电容，陶瓷电容，钽电容或电解电容均可,电容值 4.7uF。
18	Q1	MOS 晶体管，充电电流扩充控制用。如果用户不需要扩流，则不需使用此晶体管。
19	D1	发光二极管，用来指示充电状态。
20	D2	发光二极管，用来指示充电结束状态。
21	U1	集成电路 JTMC3063。

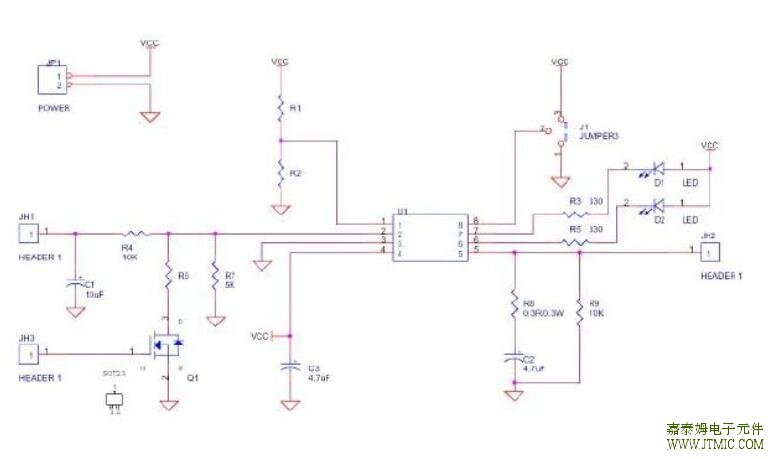

4、评估板电路图
