概述：

JTMC3058是可以对单节磷酸铁锂可充电电池进行恒流/恒压充电的充电器电路。该器件内部包括功率晶体管，应用时不需要外

部的电流检测电阻和阻流二极管。JTMC3058只需要极少的外围元器件，并且符合USB总线技术规范，非常适合于便携式应用的

领域。热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度控制在安全范围内。内部固定的恒压充

电电压为3.6V,也可以通过一个外部的电阻调节。充电电流通过一个外部电阻设置。当输入电压（交流适配器或者USB电源）

掉电时，JTMC3058自动进入低功耗的睡眠模式，此时电池的电流消耗小于3微安。其它功能包括输入电压过低锁存，自动再充

电，电池温度监控以及充电状态/充电结束状态指示等功能。

JTMC3058采用散热增强型的8管脚小外形封装(SOP8)。

应用：

矿灯

磷酸铁锂电池应用

铅酸蓄电池

各种充电器

特点：

可以用USB口或交流适配器对单节磷酸铁锂可充电电池充电

输入电压范围：4V 到 6V

片内功率晶体管

不需要外部阻流二极管和电流检测电阻

恒压充电电压3.6V，也可通过一个外部电阻调节

为了激活深度放电的电池和减小功耗，在电池电压较低时采用小电流的预充电模式

可设置的持续恒流充电电流可达500mA

采用恒流/恒压/恒温模式充电，既可以使充电电流最大化，又可以防止芯片过热

电源电压掉电时自动进入低功耗的睡眠模式

充电状态和充电结束状态双指示输出

C/10充电结束检测

自动再充电

电池温度监测功能

封装形式SOP8

无铅产品

产品封装图：

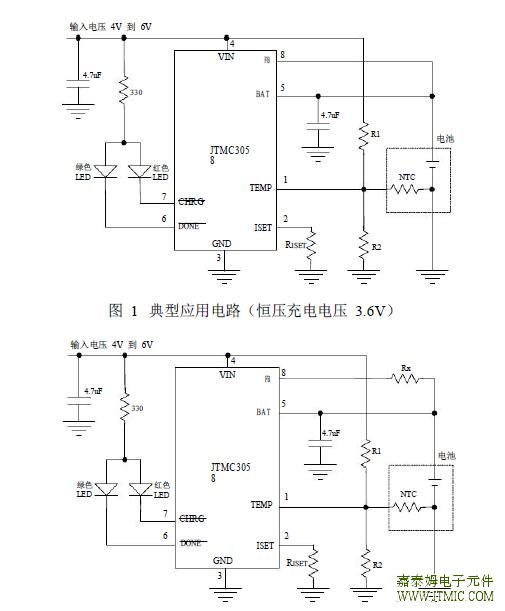

产品原理图：

磷酸铁锂电池充电芯片选型指南：

型号

电池种类/串联数量

工作模式

最高输入电压

最大持续充电电流

充电结束判断

其它功能

封装

JTMC3300

锂电池/多节
磷酸锂电池/多节
铅酸电池

开关模式

4V到28V

最大输出功率25W

设置结束电压

◆	输入电压范围：4V 到 28V
◆	电感电流检测
◆	电池电压监测
◆	高达1MHz开关频率
◆	自动再充电功能
◆	高达25W输出功率
◆	5V，5mA内部稳压器

SOT23-6

JTMC3801

磷酸铁锂/1

开关模式

28V

最小充电电流

◆	太阳能最大功率点跟踪
◆	宽输入电压范围：4.5V 到28V
◆	对单节锂电池完整的充电管理
◆	充电电流达4A
◆	PWM开关频率：300KHz
◆	恒压充电电压精度： ±1%
◆	恒流充电电流由外部电阻设置
◆	对深度放电的电池进行涓流充电
◆	自动再充电功能
◆	充电状态和充电结束状态指示
◆	软启动功能
◆	电池端过压保护

SSOP10

JTMC3058

磷酸铁锂/1

线性模式

+6.5V

最小充电电流

◆	内部集成有功率管和阻流二极管
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	恒压充电电压可向上调整
◆	独立电池电压反馈端
◆	自动再充电功能
◆	充电和充电结束状态指示

SOP8

JTMC3058E

磷酸铁锂/1

线性模式

+6.5V

最小充电电流

◆	内部集成有功率管和阻流二极管
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	恒压充电电压可向上调整
◆	独立电池电压反馈端
◆	自动再充电功能
◆	充电和充电结束状态指示

SOP8

JTMC3705

锂电池、

磷酸铁锂电

池/多节

开关模式

+28V

最小充电电流可外部设置

◆	降压型PWM充电控制器
◆	开关频率:300KHz
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	自动再充电功能
◆	充电和充电结束状态指示

TSSOP16

JTMC3722

锂电池、

磷酸铁锂电

池/多节

开关模式

+28V

◆	降压型PWM充电控制器
◆	开关频率:300KHz
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	具有太阳能电池最大功率点跟踪功能
