JTM4067 演示板的补充说明

时间:2015-11-26 13:06来源:未知 作者:oumao18 点击:
JTM4067 演示板的补充说明 在实际应用中,由于客户产品的工作条件各不相同,输入电压有高低,充电电流有大小,所以在 JTM4067 演示板上没有配置同输入电压和充电电流相关的元器件。客户需
JTM4067 演示板的补充说明


在实际应用中,由于客户产品的工作条件各不相同,输入电压有高低,充电电流有大小,所以在
JTM4067 演示板上没有配置同输入电压和充电电流相关的器件。客户需要将下表所列明的演示板上
的元器件正确焊接好或加以修改,演示板才能正常工作。

序号 名称 描述
1 C1 输入电源滤波电容。用户可根据充电电流和输入电源的具体
情形选择合适的电容值。
其位置在演示板上 C1 字样的右侧圆圈内,正极在上边。
2 D1 肖特基二极管。在提供的 PCB 上,用户可以根据需要选择肖
特基二极管型号,并根据该二极管的体积大小安装在合适的
位置。
其位置在演示板上 D1 字样的左边方框内,正极在左边。
3 D2 肖特基二极管。在提供的 PCB 上,用户可以根据需要选择肖
特基二极管型号,并根据该二极管的体积大小安装在合适的
位置。
其位置在演示板上 D2 字样的上边方框内,正极在下边。
4 L1 电感。用户可需要根据充电电流和输入电压来选择电感值。
其位置在 L1 字样的左上圆圈内。
5 Rcs 充电电流检测和设置电阻。用于设置充电电流。
其位置在 Rcs 字样所在的方框内。
6 R2 在提供的 PCB 上电阻值为 10KΩ。如用户需要使用 NTC 电
阻监测电池温度,则需要将此电阻取下,在相同的位置接入
NTC 电阻。
7 R3 充电结束电流设置电阻,在提供的 PCB 上电阻值为 10KΩ。
如客户需要设置不同的充电结束电流,可改变此电阻值,详
情请参考对应芯片技术规格书。
8 R6 和 R7 用于设置 JTMC3705 和 JTMC3722 恒压充电电压或设置 JTMC3717
的过充电电压,计算方法见产品技术规格书。
9 最大功率点跟
踪分压电阻
只适用于 JTMC3722。JTMC3722 的第 7 管脚 MPPT 用于太阳能电
池的最大功率点跟踪,外接分压电阻,连接方法见 JTMC3722
的技术规格书。演示板上第 7 管脚原接有 10K 欧姆的电阻
R3,在外接分压电阻时,应先将此电阻移除。

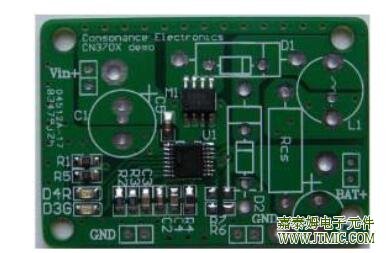

演示板实物照片:




关于JTM4067的详细说明及技术资料请见:
5A 铅酸电池充电管理JTM4067 是 PWM 降压模式铅酸电池充电管理集成电路,独立对铅酸电池充电 (责任编辑:oumao18)
