5A 铅酸电池充电管理集成电路 JTM4067 应用电路图

5A 铅酸电池充电管理集成电路
JTM4067
应用电路图

1、简介
JTM4067 是可以对铅酸电池进行恒流/恒压充电的充电器电路。该芯片是 PWM 降压模式铅酸电池
充电管理集成电路，独立对铅酸电池充电进行全面自动管理，具有封装外形小，外围元器件少和
使用简单等优点，非常适合便携式应用领域。

2、特点

●宽输入电压范围：7.5V 到28V
●对铅酸电池进行完整的充电管理
●过充电和浮充电电压由外部电阻分压网络设置
●充电电流达5A
●PWM开关频率：300KHz
●恒流充电电流由外部电阻设置
●对深度放电的电池进行涓流充电
●过充点结束电流由外部电阻设置
●电池温度监测功能
●自动再充电功能
●双状态指示
●软启动功能
●电池端过压保护
●工作环境温度：－40℃ 到＋85℃
●采用16管脚TSSOP 封装
●产品无铅，无卤素元素，满足RoHS

3、应用
●铅酸电池充电
●不间断电源
●备用电池应用
●便携式工业和医疗仪器
●独立电池充电器

典型应用电路 1
使用温度监控功能，充电显示和充电结束显示。

①输入电源 VCC 的选择：JTM4067 是降压型铅酸电池充电管理，所以输入电压要比输出电压高，
一般情况下，比串联的充电电池电压高 2V 为宜，但是最高不能超过 28V。
②电容的选择：输入输出电容可根据具体电路的纹波系数选择，如果电路的纹波比较大，应当选
择一个大一点的电容，纹波比较小，选择一个比较小的电容，一般情况下选择 50V10uF 即可，电
解电容为宜；C2，C3，C4，C5 都为陶瓷电容，选择应用电路图中的数值即可。C7 也为陶瓷电容，
数值满足公式：C7=8×(R6/R7)(pF)。
③PMOS 管 M1 的选择：一般情况下当充电电流小于 2.5A 时，选择 AO3407A；当充电电流为
2.5A—5A 时，选择 SI4435DY。
④肖特基二极管 D1 和 D2 的选择：一般情况下当充电电流小于 2.5A 时，选择 30BQ015；当充电
电流为 2.5A—5A 时，选择 50WQ03FN。

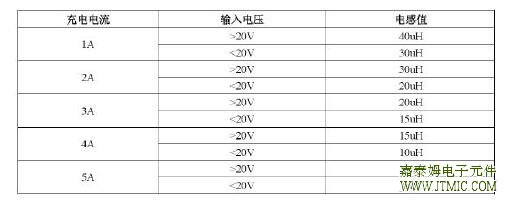

⑤电感 L 的选择：如下表所示。

⑥电阻 Rcs 的选择：当充电电流为 1A 时，Rcs=0.12Ω；当充电电流为 2A 时，Rcs=0.06Ω；当充
电电流为 3A 时，Rcs=0.04Ω；当充电电流为 4A 时，Rcs=0.03Ω；当充电电流为 5A 时，Rcs=0.024
Ω。
⑦电阻 R3 的选择：当 R3=0Ω时，充电结束电流是设置恒流充电电流的 10.5%；当 R3=100K 时，
充电结束电流是设置恒流充电电流的 83.5%。一般情况下，选择 R3 为 10K，即充电结束电流为设
置恒流充电电流的 18%，充电结束。
⑧输出电压 Vbat：
Vbat通过电阻R6和R7构成的电阻分压网络反馈到FB管脚，JTM4067根据FB管脚的电压决定输出电
压Vbat。当FB管脚的电压接近3.7V时，充电器进入过充电状态。在过充电状态，充电电流逐渐下
降，BAT管脚电压保持不变。
考虑到流入FB管脚的偏置电流，在过充电状态电池端对应的的电压为：
VBAT＝3.7×(1＋R7／R6)＋IB×R7
其中，IB是FB管脚的偏置电流，其典型值为40nA。
例如：Vbat 为 12V 时，电阻 R6=68K，电阻 R7=152.5K。

★ 当使用大电流充电的时候，一定要注意以下事项。
（1）MOS 管的选择很关键，导通电阻要小于 5 毫欧，最好是小于 3 毫欧，同时 Qg 要小于 15nC。
连接 MOS 管的管脚的 PCB 的铜皮面积尽量大一些，增加散热能力和通过电流的能力。
（2）二极管的选择。二极管的正向导通电压要尽量小，最好在 0.1 伏到 0.2 伏之间，同时用几个
二极管并联，增强散热能力。连接二极管的管脚的铜皮也要尽量大，增强散热能力和通过电流的
能力。
（3）电感的磁芯要能够处理足够的功率。在同样输出功率的前提下，铁硅铝的磁芯比铁氧体的磁
芯的体积要小很多
（4）电流检测电阻的功率也要有 2 瓦，其散热也很重要，用几个电阻并联，铜皮也要尽量大，增
强散热能力和通过电流能力。

典型应用电路 2
利用 TEMP 管脚可以实现充电禁止功能

当控制信号为高电平时，M1导通，TEMP管脚为低电平，禁止充电；
当控制信号为低电平时，M1 关断，TEMP 管脚的电压由 NTC 电阻值决定，进行正常的电池温度
监测。

关于JTM4067的详细说明及技术资料请见：
