可用太阳能板供电的多种电池充电器芯片JTMC3082 |
|
|
|
|
|
|
|
|
概述： |
 |
|
JTMC3082是可以对多种电池进行充电控制的芯片，可以对单节锂电池，单节磷酸铁锂电池或两节到四节镍氢电池充电。该器 |
|
件内部包括功率晶体管,应用时不需要外部的电流检测电阻和阻流二极管。JTMC3082只需要极少的外围元器件,并且符合USB |
|
总线技术规范，非常适用于便携式产品。热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度控制 |
|
在安全范围内。芯片内部集成有高精度电压比较器，精度达1%，可以精确设置恒流充电终止电压。内部的8位模拟-数字转 |
|
换电路，能够根据输入电压源的电流输出能力自动调整充电电流，用户不需要考虑最坏情况，可最大限度地利用输入电压 |
|
源的电流输出能力，非常适合利用太阳能板等电流输出能力有限的电压源供电的电池充电应用。 |
|
JTMC3082充电电流可以通过一个外部电阻设置。当输入电压掉电时，JTMC3082自动进入低功耗的睡眠模式，此时电池的电流消 |
|
耗小于3微安。其它功能包括输入电压过低锁存，电池低电压时涓流充电,自动再充电，电池温度监控以及状态指示等功能 |
|
JTMC3082采用散热增强型的8管脚小外形封装(SOP8)。 |
|
|
|
应用： |
|
|
 |
移动电话 |
|
数码相机 |
|
|
电子词典 |
|
便携式设备 |
|
|
需要对锂电池,镍氢电池,磷酸铁锂电池和铅酸电池充电的应用 |
|
|
|
特点： |
|
|
|
|
可以用USB接口或交流适配器对电池充电 |
|
|
片内功率晶体管 |
|
|
恒流充电终止电压精度 1% |
|
|
内部集成有8位模拟-数字转换电路，能够根据输入电压源的电流输出能力自动调整充电电流 |
|
|
可利用太阳能板等输出电流能力有限的电压源为电池充电 |
|
|
在电池电压较低时采用小电流预充电模式 |
|
|
用户可设置的持续充电电流达 600mA |
|
|
采用恒流/恒温模式充电，既可以使充电电流最大化，又可以防止芯片过热 |
|
|
电源电压掉电时自动进入低功耗的睡眠模式 |
|
|
状态指示输出可驱动LED或与单片机接口 |
|
|
自动再充电 |
|
|
电池温度监测功能 |
|
|
封装形式SOP8 |
|
|
无铅产品 |
|
|
|

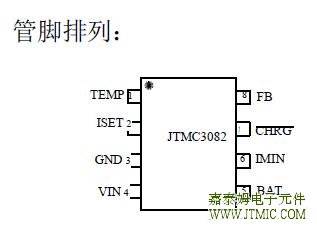

产品封装图： |
 |
|

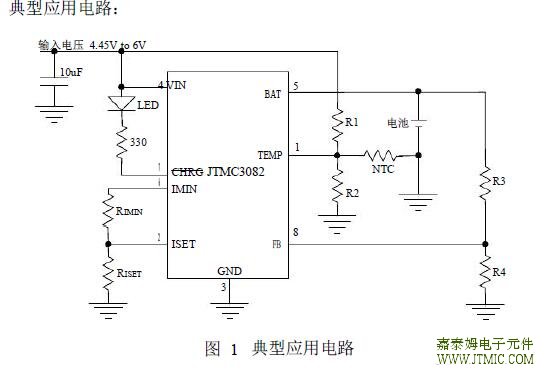

产品原理图： |
 |
|
太阳能充电电池充电芯片选型指南： |
|
型号 |
电池种类/串联数量 |
工作模式 |
最高输入电压 |
最大持续充电电流 |
充电结束判断 |
其它功能 |
封装 |
JTMC3801 |
磷酸铁锂电池/1 |
开关模式 |
28V |
4A |
最小充电电流 |
|
◆ |
太阳能最大功率点跟踪 |
|
◆ |
宽输入电压范围：4.5V 到28V |
|
◆ |
对单节锂电池完整的充电管理 |
|
◆ |
充电电流达4A |
|
◆ |
PWM开关频率：300KHz |
|
◆ |
恒压充电电压精度： ±1% |
|
◆ |
恒流充电电流由外部电阻设置 |
|
◆ |
对深度放电的电池进行涓流充电 |
|
◆ |
自动再充电功能 |
|
◆ |
充电状态和充电结束状态指示 |
|
◆ |
软启动功能 |
|
◆ |
电池端过压保护 |
|
SSOP10 |
|
JTMC3791 |
锂电池/1 |
开关模式 |
28V |
4A |
最小充电电流 |
|
◆ |
太阳能最大功率点跟踪 |
|
◆ |
宽输入电压范围：4.5V 到28V |
|
◆ |
对单节锂电池完整的充电管理 |
|
◆ |
充电电流达4A |
|
◆ |
PWM开关频率：300KHz |
|
◆ |
恒压充电电压精度： ±1% |
|
◆ |
恒流充电电流由外部电阻设置 |
|
◆ |
对深度放电的电池进行涓流充电 |
|
◆ |
自动再充电功能 |
|
◆ |
充电状态和充电结束状态指示 |
|
◆ |
软启动功能 |
|
◆ |
电池端过压保护 |
|
SSOP10 |
|
JTMC3063 |
锂电池/1 |
线性模式 |
+6V |
600mA |
最小充电电流 |
|
◆ |
内部集成有功率管和阻流二极管 |
|
◆ |
具有涓流充电,恒流充电和恒压充电阶段 |
|
◆ |
电池温度监测功能 |
|
◆ |
恒压充电电压可向上调整 |
|
◆ |
独立电池电压反馈端 |
|
◆ |
自动再充电功能 |
|
◆ |
充电和充电结束状态指示 |
|
◆ |
内部集成有8位模拟-数字转换电路，能够根据输入 |
|
|
电压源的电流输出能力自动调整充电电流 |
|
◆ |
可利用太阳能板等输出电流能力有限的电 |
|
|
压源供电的锂电池充电应用 |
|
SOP8 |
|
JTMC3065 |
锂电池/1 |
线性模式 |
+6V |
1A |
最小充电电流 |
|
◆ |
内部集成有功率管和阻流二极管 |
|
◆ |
具有涓流充电,恒流充电和恒压充电阶段 |
|
◆ |
电池温度监测功能 |
|
◆ |
恒压充电电压可向上调整 |
|
◆ |
独立电池电压反馈端 |
|
◆ |
自动再充电功能 |
|
◆ |
充电和充电结束状态指示 |
|
◆ |
内部集成有8位模拟-数字转换电路，能够根据输入电压源的电流输出能力自动调整充电电流 |
|
◆ |
可利用太阳能板等输出电流能力有限的电压源供电的锂电池充电应用 |
|
DFN8 |
|
JTMC3082 |
多种电池 |
线性模式 |
+6V |
600mA |
恒流充电终止电压 |
|
◆ |
内部集成有功率管和阻流二极管 |
|
◆ |
具有涓流充电,恒流充电和恒压充电阶段 |
|
◆ |
电池温度监测功能 |
|
◆ |
恒流充电终止电压可由外部电阻设置 |
|
◆ |
电池电压反馈端 |
|
◆ |
自动再充电功能 |
|
◆ |
充电状态指示 |
|
SOP8 |
|
JTMC3722 |
|
开关模式 |
+28V |
5A |
最小充电电流 可外部设置 |
|
◆ |
降压型PWM充电控制器 |
|
◆ |
开关频率:300KHz |
|
◆ |
具有涓流充电,恒流充电和恒压充电阶段 |
|
◆ |
电池温度监测功能 |
|
◆ |
具有太阳能电池最大功率点跟踪功能 |
|
TSSOP16 |
|
|
