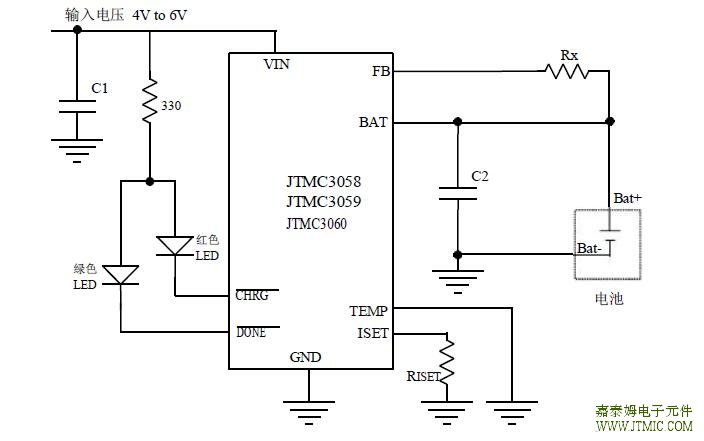

线性磷酸铁锂电池充电电路 JTMC3058/JTMC3059/JTMC3060 应用电路图 简介： JTMC3058/JTMC3059/JTMC3060是可以对单节磷酸铁锂电池进行恒流/恒压充电的充电器电路，通过一个外部电 阻调节电池端恒压充电电压，也可以为锂电池、铅酸电池等充电。该器件内部包括功率晶体管，应用时 不需要外部的电流检测电阻和阻流二极管，因此只需要极少的外围元器件，非常适用于便携式应用的领 域。 特点： 可以用USB口或交流适配器对单节磷酸铁锂电池充电 片内功率晶体管 不需要外部阻流二极管和电流检测电阻 输出电压 3.6V，精度可达±50mV，也可通过一个外部电阻调节 在电池电压较低时采用小电流的预充电模式 用户可编程的持续充电电流可达 1000mA(JTMC3059/JTMC3060) 采用恒流/恒压充电模式 电源电压掉电时自动进入低功耗的睡眠模式 充电状态和充电结束状态双指示输出 电池温度监测功能 封装形式SOP8/DFN10/HSIP9 产品无铅化 应用： 矿灯 磷酸铁锂电池充电应用 锂电池充电应用 铅酸蓄电池 各种充电器 应用电路 1：典型应用电路 红色二极管指示充电状态，绿色发光二极管指示充电结束状态。电池端恒压充电电压 3.6V
*对JTMC3058，C1和C2为4.7uF；对JTMC3059/JTMC3060，C1和C2为10uF

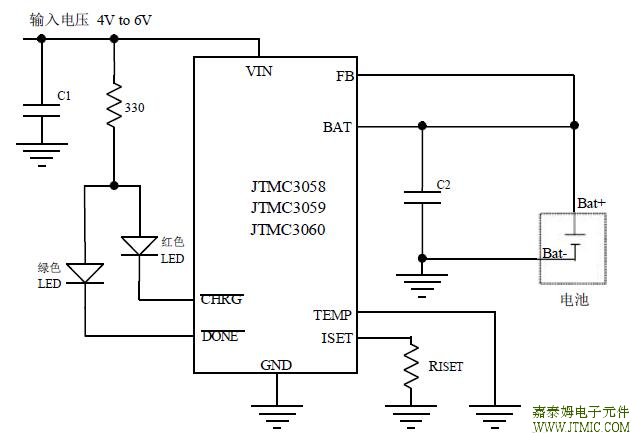

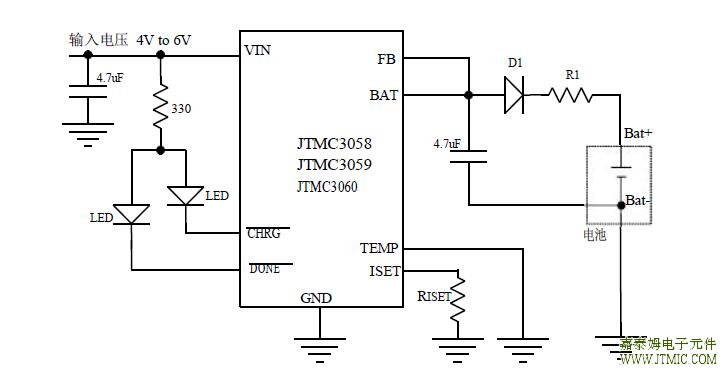

应用电路 2：调整恒压充电电压 红色发光二极管指示充电状态，绿色发光二极管指示充电结束状态。电池端恒压充电电压： Vbat ＝ 3.6＋3.04×10-6×Rx 其中，Vbat的单位是伏特  *对JTMC3058，C1和C2为4.7uF；对JTMC3059/JTMC3060，C1和C2为10uF 应用电路 3：两节镍氢电池充电电路  *对JTMC3058，C1和C2为4.7uF；对JTMC3059/JTMC3060，C1和C2为10uF 注 1：JTMC3058/JTMC3059/JTMC3060 是用于锂电池充电控制的集成电路，其充电结束判断方法同镍 氢电池的要求并不相同，所以在用 JTMC3058/JTMC3059/JTMC3060 对镍氢电池充电时，要慎重 选择电池的充电终止电压，即恒压充电电压。一般单节镍氢电池的充电终止电压在 1.45V 到 1.6V 之间，这个电压值会随着生产厂家，充电电流，电池温度等的变化而改变，为了 避免对镍氢电池过充电，应该根据所选用的镍氢电池的最小充电终止电压设计电路。这 样可能电池没有 100%充满，但是损失的能量非常有限，而且不会损害电池的寿命。 注 2：在图 1 中，二极管 D1 和电阻 R1 用来产生电压降。D1 的型号应该根据电压降的要求来 选择，一般情况下可以使用 1N4007；电阻 R1 的阻值约为 0.2 欧姆，精度为 20%即可。 该类产品的详细说明 应用及资料请见：500毫安USB接口兼容的磷酸铁锂电池充电集成电路 JTMC3058 (责任编辑：oumao18) |
