一,产品概述(General Description)

JTMT4223 是一款专为移动电源设计的单芯片解决方案,内部集成了充电管理模块、放电管理
模块、电量检测及 LED 指示模块以及保护模块.
JTMT4223 内置充电和放电功率 MOS，充电电流可以设定，最大充电电流和最大放电电流均为 1A.
JTMT4223 内部集成了恒温充电工作模式、过温保护、过充与过放保护、输出过压保护、输出重
载保护、输出短路保护等几乎所有安全保护功能以保证芯片和锂离子电池的安全,同时 JTMT4223 应用
电路简单,只需很少元件便可实现充电管理与放电管理。
二.产品特点(Features)

充电放电状态指示以及 3 档电量指示
内置充电、放电功率 MOS
输入电压: 4.3V~5.5V
充电电流: 最大 1A
输出电流：最大 1A
输出电压: 5V
BAT 放电终止电压:2.9V
预设 4.2V/4.35V 充电电压，精度达±1%
放电效率：85%（输入 3.7V，输出 5V/1A）
最大 8uA 待机电流
集成充电管理与放电管理
智能温度控制与过温保护
集成输出过压保护、短路保护、重载保护
集成过充与过放保护
支持涓流模式以及零电压充电
封装形式：ESOP8L
三,应用范围 (Applications)

移动电源
四.技术规格书下载（产品PDF）

JTMT8223

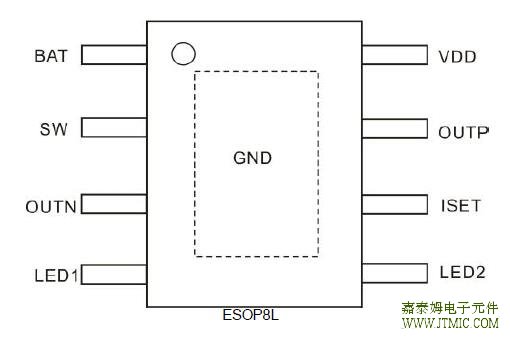

五,产品封装图 (Package)

管脚号	管脚名称	描述
1	BAT	锂离子电池正极
2	SW	升压电路功率 NMOS 漏端
3	OUTN	输出电压负极
4	LED1	充电状态与电量指示端，外接指示 LED，充电时，LED 有三种不同闪烁频率分别对应 3 档电量，即 2Hz（VBAT＜3.6V）、1Hz（3.6V≤VBAT＜3.9V），0.5Hz （3.9V≤VBAT＜4.2V），电池充饱后 LED 常亮
5	LED2	放电状态与电量指示端，外接指示 LED，放电时，LED 有三种不同闪烁频率分别对应 3 档电量，即 0.5Hz（3.8V≤VBAT＜4.2V）、1Hz（3.5V≤VBAT＜3.8V）、 2Hz（2.9V≤VBAT＜3.5V），电池电压低于 2.9V 后 LED 熄灭
6	ISET	充电电流设定端，外接一电阻到 GND 用于设定充电电流
7	OUJTMT	升压输出正极端以及输出电压采样端
8	VDD	外部电源输入端
Exposed PAD	GND	IC 地,此散热片须与 PCB 有良好焊接

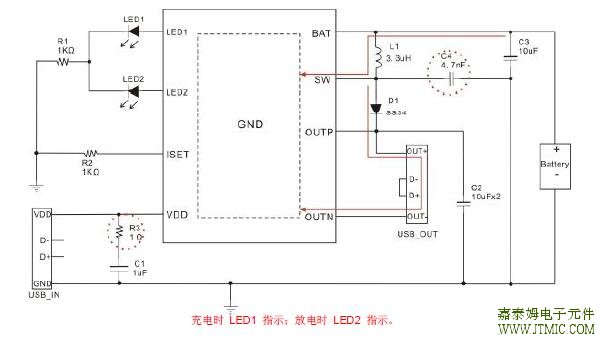

六.电路原理图

七,功能概述

参数	额定值	单位
所有引脚电压	-0.3~+6.5	V
充电电流	1.2	A
放电电流	1.2	A
储存环境温度	-50~+150	℃
工作结温范围	-40~150	℃
HBM	2000	V
MM	200	V

八,相关芯片选择指南

产品名称	MOS内置	充电电流	放电电流	放电效率	放电效率	手电筒	电池电压	封装形式	电量指示
JTMT4201	MOS√	保护√	1A	放电电流1.5A	放电效率85%	√	电池电压4.2/4.35V	封装形式ESOP16	电量指示可选3/4/5LED
JTMT4202	×	√	1A	2A	87%	√	4.2/4.35V	SOP16	可选3/4/5LED
JTMT4311	√	√	1A	1.5A	90%	√	4.2/4.35V	SOP16	4LED
JTMT4321	√	√	1A	1A	90%	√	4.2/4.35V	SOP16	4LED
JTMT4303	√	√	0.5A	1A	90%	×	4.2/4.35V	ESOP8	可选1/2LED
JTMT4313	√	√	0.6A	0.7A	90%	×	4.2/4.35V	SOP8	可选1/2LED
JTMT4223	√	√	1A	0.8A	85%	√	4.2/4.35V	ESOP8	可选1/2LED
