JTM7145通过一个与LED串连的电流检测电阻设置LED电流。调光控制输入管脚和芯片内部的130Hz PWM信号产生电(2)

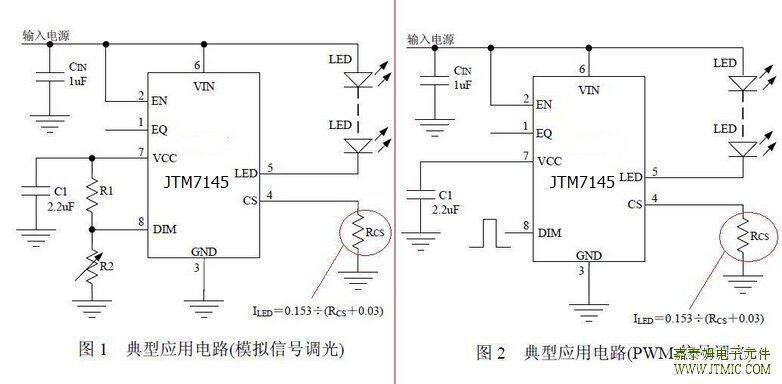

六.电路原理图

七,功能概述

JTM7145是一款高压输入大电流输出的恒流集成电路，可以向一串或多串LED提供高达1安培的电流。
JTM7145的工作电压范围是+4V到+32V，非常适合汽车电子等应用。
JTM7145提供一个+5V的稳压输出，最大输出电流达3毫安，可用来为外部电路供电。在多个JTM7145并联
使用驱动多串LED时，EQ管脚可以用来均衡不同JTM7145的输出电流。另外，JTM7145采用热调制功能，
而不是热保护功能。如果JTM7145的LED管脚和CS管脚的压差比较大，或者LED电流比较大，或者以上两
种情况同时存在，JTM7145的温度会上升，当JTM7145的硅片温度上升到125℃时，芯片内部的热调制电路
开始动作，LED电流被减小以保持JTM7145的温度不再上升。
JTM7145采用负反馈回路控制LED电流。电流检测电阻RCS两端的电压被送到芯片内部的误差放大器，放大
后的信号驱动芯片内部的MOS晶体管，所以LED电流是由CS管脚到地之间的电阻设定的。
DIM管脚和芯片内部130Hz PWM信号产生电路可实现模拟信号和PWM信号调光，采用模拟信号调光可实
现剧院调光效果。

八,相关产品

隆压型LED射灯驱动IC

型号	工作电压范围	输出电流	输出电	线性	效率	工作频率	调光功能	封装	替代型号
型号	工作电压范围	输出电流	流精度	调整率	效率	工作频率	调光功能	封装	替代型号
JTM4115	6.0V-40V	1.2A	3%	1.50%	98%	1MHz(max)	PWM调光	SOT89-5	PT4115/PAM2861/SN3350/CL6808
JTM4115ES	6.0V-40V	1.2A	3%	1.50%	98%	1MHz(max)	PWM调光	ESOP8	PT4115/PAM2861/2/PT4205
JTM4115MR	6.0V-40V	1.2A	3%	1.50%	98%	1MHz(max)	PWM调光	SOT-26	ZXLD1350/ZXLD1360/PT4211
JTM2806	2.0V-6.5V	800mA	10.00%	0.45%	92%	1.4 MHz	PWM调光	SOT-25	PAM2804
JTM1350	5.5V-36V	2.5A	1%		96%	1MHz	PWM调光	SOT-26
JTM9911	2.5V-100V	2.5A	1%		90%	1MHz	PWM调光	SOT-26	MH6206
JTM6103	6.0V-100V	3A	3%		95%	200KHz	PWM调光	SOT-26
JTM4101	8V-45V	3A	3%		95%	220KHz		ESOP8
JTM4103	8V-40V	4A	3%		95%	220KHz	PWM调光	TO252-5L
JTM4105	8V-40V	5A	3%		95%	220KHz		TO263-5L
JTM3106	5.0V-36V	1.5A	2%		96%	380KHz	PWM调光	SOP-8
JTM3101	4.5V-45V	2A	2%		83%	150KHz	PWM调光	ESOP8
JTM3102	8V-45V	3A	2%		89%	150KHz		ESOP8
JTM3109	8V-40V	3A	2%		89%	180KHz		SOP8
JTM3108	8V-40V	3.5A	2%		87%	180KHz	PWM调光	ESOP8
JTM3112	8V-40V	2A	2%		89%	110KHz		SOP8
JTM3113B	7V-40V	2.5A	2%		89%	250KHz		ESOP8
JTM3115	8V-40V	5A	2%		86%	150KHz		TO263-5L

升压型LED射灯驱动IC

型号	工作电压范围	输出电流	输出	线性	效率	工作频率	调光功能	封装	替代型号
型号	工作电压范围	输出电流	电流精度	调整率	效率	工作频率	调光功能	封装	替代型号
JTM2803	0.9V-6.0V	1A	-	-	90%	1.0 MHz	PWM调光	SOT-26	PAM2803
JTM5663	3V-24V	内置2A MOS	2%	-	90%	1.2MHz	PWM调光	SOT-26	SY7200/1
JTM9293C	2.5V-5.5V	内置2A MOS	2%	-	90%	1.2MHz	PWM调光	SOT-26
JTM6281	3.6V-26V	2A	2%		92%	400KHz	PWM调光	SOP-8
JTM6283	3.6V-26V	2A	2%		92%	400KHz	PWM调光	SOP-8
JTM6283B	5V-45V	2A	2%		93%	400KHz	PWM调光	SOP-8
JTM6285	3.6V-36V	4A	2%		94%	180KHz	PWM调光	TO252-5L
JTM6286	5.0V-36V	5A	2%		94%	180KHz	PWM调光	TO252-5L

升降压型LED射灯驱动IC

型号	工作电压范围	输出电流	输出	效率	工作频率	调光功能	封装	替代型号
型号	工作电压范围	输出电流	电流精度	效率	工作频率	调光功能	封装	替代型号
JTM3441	2.2V-5.0V	0.7A	3%	95%	1.15MKHz	PWM调光	MSOP-10	LTC3454
JTM6281	3.6V-26V	2A	2%	92%	400KHz	PWM调光	SOP-8
JTM6283	3.6V-26V	2A	2%	92%	400KHz	PWM调光	SOP-8
JTM6283B	5V-45V	2A	2%	93%	400KHz	PWM调光	SOP-8
JTM6285	3.6V-36V	4A	2%	94%	180KHz	PWM调光	TO-252-5L
JTM6286	5.0V-36V	5A	2%	94%	180KHz	PWM调光	TO-252-5L
