概述：

很多情况下，用 USB 或者适配器给手机等装置充电或者供电时，需要两个状态指示，一个用来指
示充电正在进行或者负载正常工作，另一个用来指示充电已经结束或者负载工作异常。
用 JTMC951 构成的充电线电路可以实现上述功能。
电路描述：

充电线需要实现的功能是当充电电流或者负载电流大于上限(Iup)时，红色 LED 亮，表示充电正在
进行或者负载在正常工作；当充电电流或负载电流小于下限(Ilow)时，绿色 LED 亮，表示充电已经结束

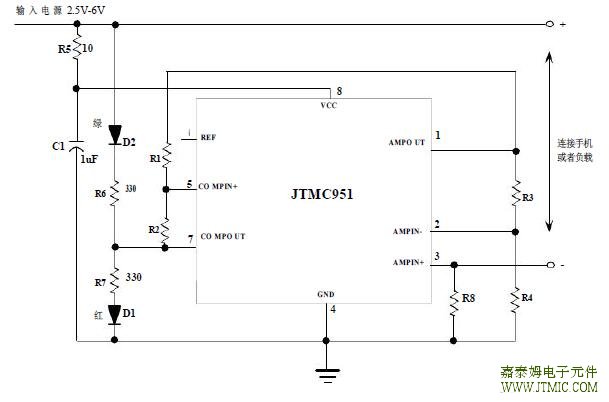

或者负载工作异常。用 JTMC951 构成的充电线的电路图如下图所示。

在图中，

电阻 R5 和电容 C1 构成滤波电路，可以滤除输入电源上电，掉电或者负载突变时在输入电源
端产生的电压突变；
电阻 R8 用来检测充电电流或者负载电流；
电阻 R3 和 R4 与 JTMC951 内部的运算放大器构成放大电路，用来放大电流检测信号；
电阻 R1 和 R2 构成正反馈电路，用来增大 JTMC951 内部比较器的迟滞；
电阻 R6，R7 为 LED 限流电阻，根据 LED 亮度要求取值。

设计流程：

以上电路只有四个电阻器件没有确定，计算流程如下。
1、确定充电线产品的电流上限 Iup 和电流下限 Ilow。
当充电电流或负载电流大于电流上限 Iup 时，认为在充电正在进行或者负载正常工作；当充电电流
或负载电流小于电流下限 Ilow 时，认为充电结束或者负载异常。
一般情况下，选择的电流上限 Iup 比正常充电电流或者正常负载工作电流小；电流下限 Ilow 比充电
结束电流或者负载异常工作电流大。例如一个充电电流为 500mA 的产品，我们可以选择
Iup=350mA，Ilow=50mA。
2、确定电阻 R8
根据充电电流或正常工作电流，以及允许在电阻 R8 两端产生的电压降，选定 R8 的值。
选取电阻 R8 时，还需要留意额定功率。
3、确定电阻 R3 和 R4

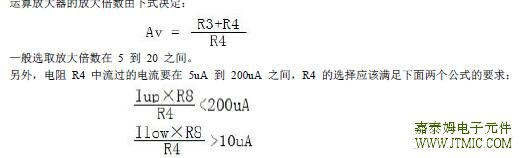

运算放大器的放大倍数由下式决定：

根据功耗的要求，先确定允许 R4 中流过的电流，再确定 R4 的电阻值，然后根据选取的放大倍数，
确定 R3 的电阻值。
4、确定电阻 R1 和 R2
电流检测信号经过运算放大器放大以后，同芯片内部基准电压进行比较，比较器的输出就可以直
接驱动 LED，显示工作状态。

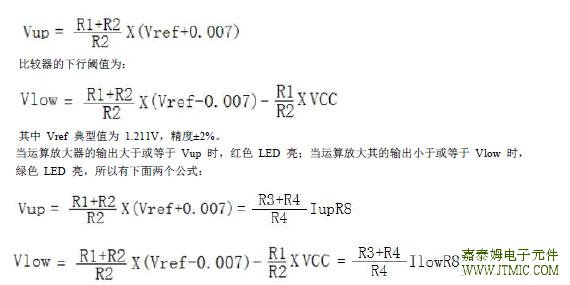

根据 JTMC951 技术规格书，比较器的上行阈值为：

如果工作电流是比较重要的考虑，R2的电阻值可在1MΩ到2MΩ之间选择，再根据上述两个公式计算

应用实例：

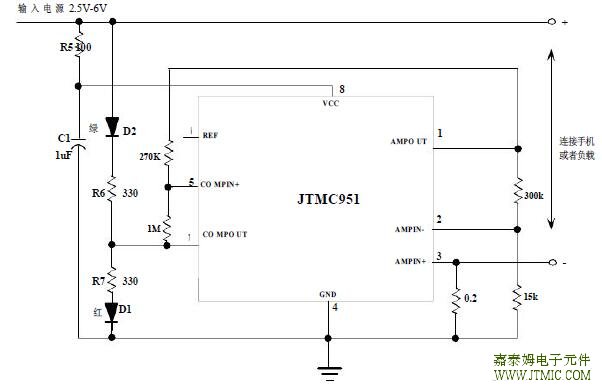

下面实例应用要求为：当充电电流大于350mA时，红灯亮，当充电电流小于50mA时，绿灯亮。

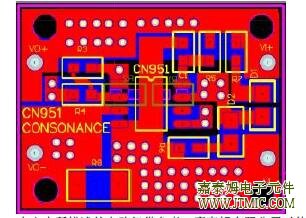

参考PCB设计：
请参考PCB设计，用Protel打开。
