The JTM1548B is a constant frequency, 6-pin SOT23 current mo(2)

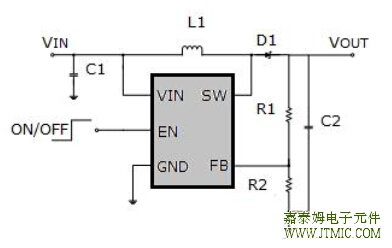

六.电路原理图

七,功能概述

Inductor Selection
The recommended values of inductor are 4.7 to
22μH. Small size and better efficiency are the major
concerns for portable device, such as JTM1548B used
for mobile phone. The inductor should have low core
loss at 1.2MHz and low DCR for better efficiency. To
avoid inductor saturation current rating should be
considered.

Capacitor Selection
Input and output ceramic capacitors of 22μF are
recommended for JTM1548B applications. For better
voltage filtering, ceramic capacitors with low ESR
are recommended. X5R and X7R types are suitable
because of their wider voltage and temperature
ranges.

Diode Selection
Schottky diode is a good choice for JTM1548B
because of its low forward voltage drop and fast
reverses recovery. Using Schottky diode can get
better efficiency. The high speed rectification is also
a good characteristic of Schottky diode for high
switching frequency. Current rating of the diode must
meet the root mean square of the peak current and
output average current multiplication as following :
I D (RMS ) ≈ I OUT × I PEAK
The diode’ s reverse breakdown voltage should be
larger than the output voltage.
