JTM5420系列 IC，内置高精度电压检测电路和延时电路，是用于 2 节串联锂离子/锂聚合物可再充电电池的保护 IC(2)

时间:2015-09-16 08:45来源:未知 作者:oumao18 点击: 次
下载产品资料PDF文档 JTM5420 五 , 产品封装图 (Package ) 脚位 符号 说明 1 OD 放电控制用 MOSFET 门极连接端子 2 OC 充电控制用 MOSFET 门极连接端子 3 CS 过 电流检
下载产品资料PDF文档
JTM5420


五,产品封装图 (Package)

脚位 符号 说明
1 OD 放电控制用 MOSFET 门极连接端子
2 OC 充电控制用 MOSFET 门极连接端子
3 CS 过电流检测输入端子，充电器检测端子
4 VC 电池 1 负极、电池 2 正极连接端子
5 VDD 正电源输入端子，电池 1 正极连接端子
6 VSS 接地端，负电源输入端子，电池 2 负极连接端子

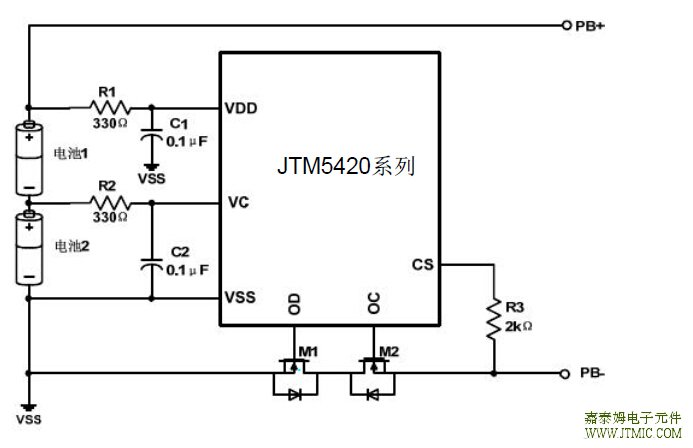

六.电路原理图

标记 器件名称 用途 最小值 典型值 最大值 说明
R1 电阻 限流、稳定VDD、加强ESD 100Ω 330Ω 470Ω *1
R2 电阻 限流、稳定VC、加强ESD 100Ω 330Ω 470Ω *1
R3 电阻 限流 1 kΩ 2kΩ 4kΩ *2
C1 电容 滤波，稳定VDD 0.01μF 0.1μF 1.0μF *3
C2 电容 滤波，稳定VDD 0.01μF 0.1μF 1.0μF *3
M1 N-MOSFET 放电控制 - - - *4
M2 N-MOSFET 充电控制 - - - *5
