JTMA6100-开关式内置功率管、单节锂电池充电管理芯片

1.产品概述 2.产品特点 3.应用范围 4.技术规格书下载（产品PDF文档）
5.产品封装图 6.电路原理图 7.功能概述 8.相关产品

一,产品概述(General Description)

JTMA6100 是开关式、单节锂电池充电管理芯片,采用峰值电流模控制的 BUCK
拓扑结构，最大充电电流可达 2.0A.恒流充电电流、满充电压可通过外接电阻调整.
JTMA6100外接 LED 指示灯指示电池充电状态.
JTMA6100 采用 MSOP-10 封装

二.产品特点(Features)

● USB、适配器兼容，输入限流
● 电池低压提示
● 充饱电压精度 0.5%
● 功率管内置
● 最大充电电流 2.0A
● 满充电压可调
● 恒流充电电流外接电阻可调
● 软启动
● 采用 MSOP-10 封装

三,应用范围 (Applications)

● 平板电脑
● 手持设备
● 移动电源

四.技术规格书下载（产品PDF）

JTMA6100

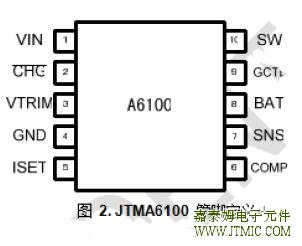

五,产品封装图 (Package)

六.电路原理图

七,功能概述

1.充电过程
完整的充电过程可分为三个阶段：预充电、恒流充电
(CC)、恒电压充电(CV).当电池电压低于 VLOWV，芯片
对电池进行涓流充电，即预充电，充电电流为恒流充电
的 1/5.当电池电压高于 VLOWV，将进入恒电流充电阶段.
在恒流充电阶段，充电电流恒定，电池电压会快速上升.
当充电电流开始下降，充电进入恒压充电阶段. 当充电
电流下降 150mA 左右时，JTMA6100 给出 “充电结束” (EOC)
信号.

2.充电状态指示
______
JTMA6100 有一个漏极开路的输出驱动端口CHG，在充电过
______ ______
程当中，CHG下拉，红灯亮；当充电结束时，CHG为高
阻态，红灯熄灭.

3.电池充饱检测
判断电池是否充饱需要两个条件，一是电池电压高于
4.1V,二是充电电流小于设定的充饱电流.JTMA6100 会检测
充电电流，当电池电压高于 4.1V，充电电流下降到低于
150mA 左右时，芯片给出充电完成(EOC)信号，红灯熄
灭指示电池充电饱和.

4.系统稳定性
JTMA6100 电流环路和电压环路共用一个补偿管脚 COMP，
补偿外接一个 470nF 的电容.

5.USB 和适配器兼容
JTMA6100 具备自动限流功能， JTMA6100 内部检测输入电压，
当输入电压下降，JTMA6100 判断输入带载能力不够，则自
动限流，保证输入电压在 4.5V 左右。

6.电池低压提示
JTMA6100 具有电池低压提示功能，当电池电压从高电压下
降到 3.2V 左右时，JTMA6100 第 9 脚 GCTL 将输出高电平，
此时只有当电池电压恢复到 3.5V 左右，GCTL 恢复输出
低电平。

八,相关芯片选择指南

Part number	Switching freq(kHz)	Vin(max)(v)	Cells	Integrated FET	Charge current(max)(mA)	Control topology	Package
JTMA8512	400	18	2	NO	2000	Switch mode	TSSOP-14
JTMA8513	400	4.5-12	1月2日	NO	开关式单节、双节锂电池充电管理芯片.2A充电电流	SWITCH-MODE	TSSOP-14
A6100/A6100S					开关式内置功率管、单节2.0A 锂电池充电管理芯片
JTMA8826					2A充电、3A升压输出	移动电源二合一芯片	TSSOP16
A308	400	16	2	N	2000	Switch mode	SOP14
JTMA8511	500	6.5	1	NO	2500	Switch mode	TSSOP16
JTMA8521		7.5	1	Yes	600	Linear	MSOP-8
