The JTM3103 is a 180 KHz fixed frequency PWM buck (step-down(2)
时间:2015-10-06 13:04来源:未知 作者:oumao18 点击:
次
六 . 电路原理图 七 , 功能 概述 Parameter Symbol Value Unit Input Voltage Vin -0.3 to 40 V Feedback Pin Voltage VFB -0.3 to Vin V Output Switch Pin Voltage VOutput -0.3 to Vin V Power Dissip

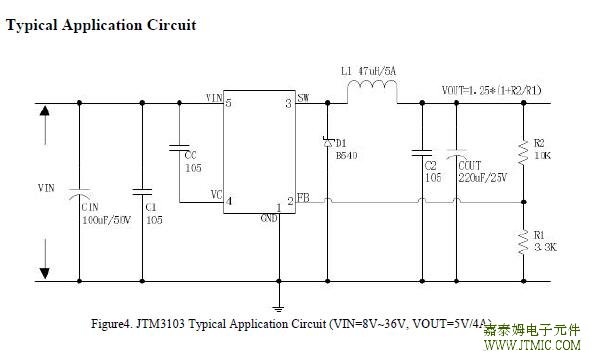

六.电路原理图
七,功能概述
|
Parameter |
Symbol |
Value |
Unit |
|
Input Voltage |
Vin |
-0.3 to 40 |
V |
|
Feedback Pin Voltage |
VFB |
-0.3 to Vin |
V |
|
Output Switch Pin Voltage |
VOutput |
-0.3 to Vin |
V |
|
Power Dissipation |
PD |
Internally limited |
mW |
Thermal Resistance (TO252)
(Junction to Ambient, No Heatsink, Free Air) |
RJA |
50 |
ºC/W |
|
Operating Junction Temperature |
TJ |
-40 to 125 |
ºC |
|
Storage Temperature |
TSTG |
-65 to 150 |
ºC |
|
Lead Temperature (Soldering, 10 sec) |
TLEAD |
260 |
ºC |
|
ESD (HBM) |
|
>2000 |
V |
八,相关产品
|
大电流DC-DC降压IC |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
型号 |
输入耐压 |
输出电压 |
输出电流 |
反馈电压 |
工作频率 |
效率 |
静态工作电流 |
待机电流 |
封装 |
直接替换 |
|
JTM3103 |
40V |
可调输出 |
4A |
1.25V |
180K |
94% |
2.1mA |
|
TO-252-5L |
|
|
JTM3104 |
36V |
可调输出 |
5A |
1.22V |
240K |
95% |
3.6mA |
|
TO-263-5L |
|
|
JTM3105 |
40V |
可调输出 |
5A |
1.25V |
180K |
96% |
2.1mA |
|
TO-263-5L |
|
|
JTM3115 |
40V |
可调输出 |
5A |
1.25V |
150K |
86% |
2mA |
|
TO-263-5L |
|
|
带CC/CV模式 |
|
|
|
|
|
|
|
|
|
|
|
|
|
耐高压DC-DC降压IC |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
型号 |
输入耐压 |
输出电压 |
输出电流 |
反馈电压 |
工作频率 |
效率 |
静态工作电流 |
待机电流 |
封装 |
直接替换 |
|
JTM3107 |
75V |
可调输出 |
1.2A |
1.25V |
180K |
92% |
3mA |
|
SOP8 |
|
|
JTM3107B |
85V |
可调输出 |
0.4A |
1.25V |
150K |
85% |
2.5mA |
|
SOP8 |
|
|
JTM3110 |
93V |
可调输出 |
1A |
1.25V |
150K |
83% |
4.5mA |
|
TO252-5L |
|
|
JTM3110B |
85V |
可调输出 |
0.8A |
1.25V |
150K |
85% |
2.5mA |
|
TO252-5L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
我司的LM2596有如下优点： |
|
|
|
|
|
|
|
|
|
1.最大可达3.5A-4A驱动电流 |
|
|
|
|
|
|
|
|
|
2.耐压可达45V. |
|
|
|
|
|
|
|
|
|
|
3.和市场低端的那种只有1A电流的不同。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
我司的LM2576有如下优点： |
|
|
|
|
|
|
|
|
|
1.最大可达3A驱动电流 |
|
|
|
|
|
|
|
|
|
|
2.耐压可达45V. |
|
|
|
|
|
|
|
|
|
|
3.和市场低端的那种只有1A电流的不同。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
产品应用： |
|
|
|
|
|
|
|
|
|
|
1.液晶电视/液晶显示器 |
|
|
|
|
|
|
|
|
|
2.车充 |
|
|
|
|
|
|
|
|
|
|
|
3.PDVD/车载DVD/汽车音响 |
|
|
|
|
|
|
|
|
|
4.小家电、家电控制板 |
|
|
|
|
|
|
|
|
|
