JTMC5501,JTMC5502高压线性高亮度LED 驱动集成电路

JTMC5501 JTMC5502高压线性高亮度LED 驱动集成电路

产品简介

规格书下载

免费样品申请

概述：

JTMC5502是工作于4V到32V的恒流输出集成电路，能够向一路或多路高亮度LED提供达1安培的电流。

JTMC5502通过一个与LED串连的电流检测电阻设置,LED电流。调光控制输入管脚和芯片内部的130HzPWM信号产生电路允许使用

模拟和PWM信号进行调光，模拟信号调光可以实现剧院调光效果。

JTMC5502内部集成有高压MOS晶体管，减少了外部元器件的数目，LED电流精度达5%，非常适合高输入电压驱动高亮度LED发光

的应用。

JTMC5502的EQ管脚能够在多个JTMC5502并联使用时起到电流均衡的作用。其它功能包括5V稳压输出和热调制等。

JTMC5502采用散热能力增强型的8管脚SOP封装和8管脚DFN封装。

应用：

独立照明系统

汽车内部和外部照明

导航照明

仪表和医疗设备应用

招牌，交通信号灯等应用

特点：

工作电压范围：4V 到 32V

可设置的 LED 电流达1A

芯片内部集成有 130Hz PWM 信号产生电路

可用模拟和 PWM 信号实现LED 亮度控制，可实现剧院调光效果

外部 PWM 信号频率范围：80Hz 到 400Hz

内置 32V，持续电流达1A 的功率MOS 晶体管，最大电流1.5A(典型值)

LED 电流检测电压150 毫伏，降低了功耗

LED 电流精度：±5%

高压芯片使能输入端，可作为调光端口

为多个 JTMC5502 并联使用的电流均衡功能

热调制功能

工作环境温度范围：－40℃ to 85℃

采用散热能力增强型的8管脚SOP封装和8管脚DFN封装

产品无铅，满足rohs指令要求，无卤素

产品封装图：

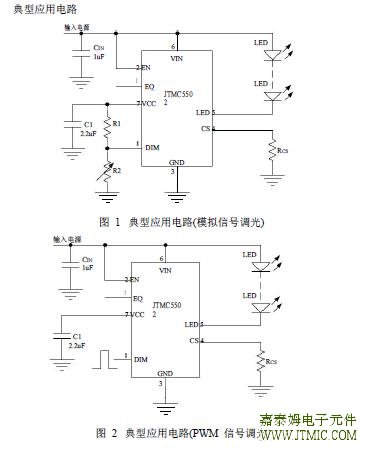

产品原理图：

LED驱动芯片选型:

型号

工作模式

最大LED电流

其它功能

封装

JTMC5502

线性模式

◆	工作电压范围：4V 到 32V
◆	可设置的 LED 电流达1A
◆	内置 32V，持续电流达1A 的功率MOS 晶体管，最大电流1.5A(典型值)
◆	芯片内部集成有 130Hz PWM 信号产生电路
◆	可用模拟和 PWM 信号实现LED 亮度控制,
	可实现剧院调光效果
◆	外部 PWM 信号频率范围：80Hz 到 400Hz
◆	LED 电流检测电压150毫伏,降低了功耗
◆	LED 电流精度：±5%
◆	高压芯片使能输入端，可作为调光端口
◆	为多个 JTMC5501 并联使用的电流均衡功能
◆	热调制功能
◆	工作环境温度范围：－40℃ to 85℃

SOP8或DFN8

JTMC5501

线性模式

1.5A

◆	工作电压范围：4V 到 32V
◆	可设置的 LED 电流达1A
◆	内置 32V，持续电流达1A 的功率MOS 晶体管，最大电流1.5A(典型值)
◆	LED 电流检测电压150毫伏,降低了功耗
◆	LED 电流精度：±5%
◆	高压芯片使能输入端，可作为调光端口
◆	为多JTMC5501 并联使用的电流均衡功能
◆	热调制功能
◆	工作环境温度范围：－40℃ to 85℃

SOP8或DFN8

JTMC5820

开关模式

最高输出功率25W

◆	高端电流检测
◆	可以采用PWM调光或模拟调光方式
◆	滞环控制：响应速度快，无需补偿
◆	PWM调光频率最高20kHz
◆	恒流输出，±5%电流精度
◆	高达25W输出功率

SOT23-6

JTMC5711

线性模式

1.5A

◆	内部集成有功率管
◆	温度调制
◆	LED电流可通过外部电阻设置

SOP8

JTMC5728

线性模式

1.5A

◆	内部集成有功率管
◆	温度调制
◆	LED电流可通过外部电阻设置
◆	具有强光,弱光,爆闪和关断工作模式
◆	具有强光,弱光和关断工作模式
◆	具有强光,爆闪和关断工作模式

SOP8

JTMC5611

线性模式

800mA

◆	内部集成有功率管
◆	过温保护
◆	LED电流可通过外部电阻设置

SOT89-5

JTMC5612

线性模式

1000mA

◆	内部集成有功率管
◆	过温保护
◆	LED电流可通过外部电阻设置

TO252-5
